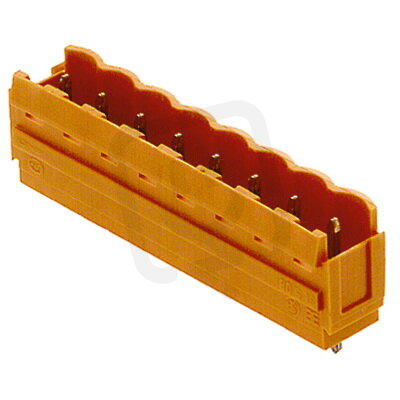

Zásuvný konektor DPS SL 5.00/17/180B 3.2SN OR BX WEIDMÜLLER 1581930000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
117,90 Kč
Cena po registraci:
105,27 Kč/ks
Po registraci bez DPH:
87,00 Kč
Vaše cena s DPH:
109,65 Kč/ks
Vaše cena bez DPH:
90,62 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176257
- Kód dodavatele:
- 1581930000
- EAN:
- 4008190066857
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 17
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/17/180B 3.2SN OR BX WEIDMÜLLER 1581930000
Zásuvný konektor DPS SL 5.00/17/180B 3.2SN OR (WEIDMÜLLER, EAN 4008190066857) je model pevný konektor s 17 póly a úhlovým provedením 90° svisle nahoru.
Má typ připojení THR pro pájení, kolíkový kontakt s délkou 3,2 mm, povrch kontaktu cín a modulární rozteč 5 mm.
Parametry zahrnují jmenovitý proud 15 A, jmenovité napětí 320 V, jmenovité rázové napětí 4 kV, stupeň znečištění 2, pracovní teplotu −50 až 100 °C, materiál izolace termoplast (UL94 V0) a kategorii přepětí II.
Proč si vybrat tento zásuvný konektor?
- Jde o komponent určený pro montáž na desku plošných spojů jako zásuvný konektor pro DPS.
- Má rozteč 5,00 mm, vhodnou pro robustní mechanické uspořádání a spolehlivé propojení.
- Disponuje 17 pólů, což umožňuje vícekanálová propojení signálů a napájení.
- Zajišťuje jmenovitý proud 15 A, vhodný pro středně proudové aplikace.
- Typ elektrického připojení je připojení THR, tedy kompatibilní s reflow procesy pro pájení.
- Dodává ho výrobce Weidmüller, což usnadňuje dostupnost náhradních dílů a dokumentace.
Interní název produktu
SL 5.00/17/180B 3.2 Sn or
Podrobný popis produktu
SL 5.00/17/180B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
