Zásuvný konektor DPS SL 5.00/15/180B 3.2SN OR BX WEIDMÜLLER 1581910000

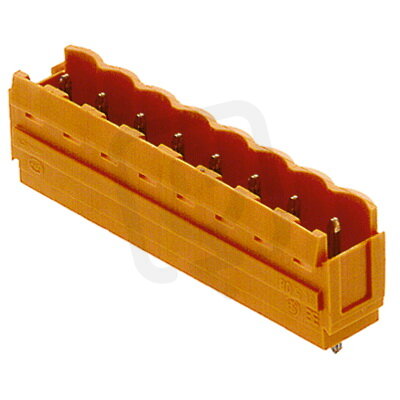

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
104,16 Kč
Cena po registraci:
93,00 Kč/ks
Po registraci bez DPH:
76,86 Kč
Vaše cena s DPH:
96,86 Kč/ks
Vaše cena bez DPH:
80,05 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176255
- Kód dodavatele:
- 1581910000
- EAN:
- 4008190152840
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 15
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/15/180B 3.2SN OR BX WEIDMÜLLER 1581910000
Zásuvný konektor DPS SL 5.00/15/180B 3.2SN OR (EAN: 4008190152840) má 15 pólů, jmenovitý proud 15 A a jmenovité napětí 320 V.
Je určen pro montáž na DPS jako pevný konektor s připojením THR a upevněním pájením, nabízí modulární rozteč 5 mm, délku pinu 3,2 mm, povrch kontaktu cín a izolaci z termoplastu s třídou hořlavosti UL94 V0; provozní teplota je -50 až 100 °C, jmenovité rázové napětí 4 kV a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Navržen pro přímou montáž na desku plošných spojů (DPS) s provedením pro DPS.
- Má 15 pólů, což umožňuje připojení více signálových nebo napěťových cest.
- Jmenovitý proud je 15 A, vhodný pro aplikace s vyššími proudovými nároky.
- Elektrické připojení je typu THR (through‑hole reflow), umožňující pájení v reflow procesech.
- Standardní rozteč kontaktů 5,00 mm usnadňuje návrh DPS a mechanické upevnění.
- Produkt od výrobce Weidmüller, identifikace 1581910000.
Interní název produktu
SL 5.00/15/180B 3.2 Sn or
Podrobný popis produktu
SL 5.00/15/180B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
