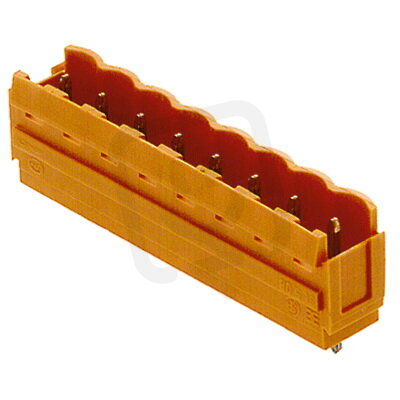

Zásuvný konektor DPS SL 5.00/12/180B 3.2SN OR BX WEIDMÜLLER 1581880000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
83,24 Kč
Cena po registraci:
74,32 Kč/ks
Po registraci bez DPH:
61,42 Kč
Vaše cena s DPH:
77,40 Kč/ks
Vaše cena bez DPH:
63,97 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176252
- Kód dodavatele:
- 1581880000
- EAN:
- 4008190185947
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/12/180B 3.2SN OR BX WEIDMÜLLER 1581880000
Zásuvný konektor DPS SL 5.00/12/180B 3.2SN OR BX WEIDMÜLLER 1581880000 (EAN: 4008190185947) je pevný konektor se 12 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V, určený pro pájení (THR) na DPS.
Má modulární rozteč 5 mm, délku pinu 3,2 mm a úhel 90° svisle nahoru, kontakty s cínovým povrchem a izolaci z termoplastu třídy UL94 V0, je vhodný pro flexibilní připojení a PCB a má pracovní teplotu -50 až 100 °C, kategorii přepětí II a jmenovité rázové napětí 4 kV.
Proč si vybrat tento konektor?
- Jedná se o zásuvný konektor DPS SL 5.00/12/180B 3.2SN OR BX od výrobce WEIDMÜLLER, určený pro integraci do tištěných spojů.
- Rozteč kontaktů je 5,00 mm, což usnadňuje pájení a mechanickou manipulaci při montáži.
- Konektor má 12 pólů, poskytujících dostatečný počet kontaktů pro více signálů nebo napájení.
- Jmenovitý proud je 15 A, vhodný pro obvody s vyššími proudovými požadavky.
- Elektrické připojení je realizováno jako THR (Through‑Hole Reflow), kompatibilní s reflow procesy používanými v sériové výrobě.
Interní název produktu
SL 5.00/12/180B 3.2 Sn or
Podrobný popis produktu
SL 5.00/12/180B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
