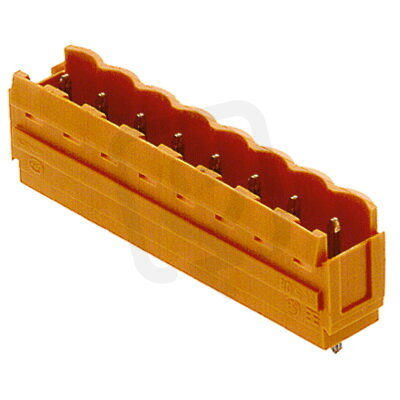

Zásuvný konektor DPS SL 5.00/10/180B 3.2SN OR BX WEIDMÜLLER 1581860000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
69,36 Kč
Cena po registraci:
61,93 Kč/ks
Po registraci bez DPH:
51,18 Kč
Vaše cena s DPH:
64,51 Kč/ks
Vaše cena bez DPH:
53,31 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176250
- Kód dodavatele:
- 1581860000
- EAN:
- 4008190079208
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/10/180B 3.2SN OR BX WEIDMÜLLER 1581860000
Zásuvný konektor DPS SL 5.00/10/180B od Weidmüller je pevný konektor s 10 póly, 5 mm roztečí a kolíkovými kontakty se cínovým povrchem.
Navržen pro montáž pájením a Připojení THR, nabízí jmenovitý proud 15 A, jmenovité napětí 320 V a délku pinu 3,2 mm při úhlu 90° svisle nahoru.
Těleso z termoplastu v oranžové barvě, třída hořlavosti UL94 V0 a provozní teplota -50–100 °C doplňují parametry včetně kategorie přepětí II a stupně znečištění 2.
Proč si vybrat tento konektor?
- Má 10 pólů, což umožňuje připojit více obvodů na jednu zásuvku.
- Jmenovitý proud je 15 A, vhodný pro běžné napájení elektronických desek.
- Typ elektrického připojení je THR, takže je možné jej pájet reflow technikou a použít v automatizované montáži.
- Rozteč kontaktů 5,00 mm odpovídá standardu SL a usnadňuje návrh a mechanické osazení DPS.
Interní název produktu
SL 5.00/10/180B 3.2 Sn or
Podrobný popis produktu
SL 5.00/10/180B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
