Zásuvný konektor DPS SL 5.00/02/180B 3.2SN OR BX WEIDMÜLLER 1581780000

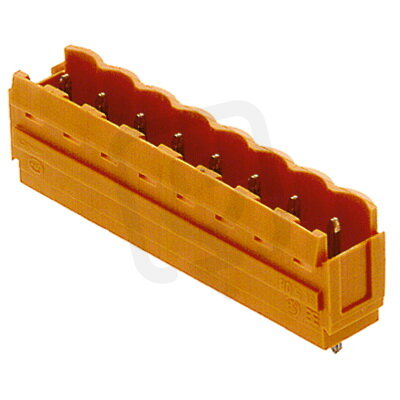

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
13,84 Kč
Cena po registraci:
12,35 Kč/ks
Po registraci bez DPH:
10,21 Kč
Vaše cena s DPH:
12,87 Kč/ks
Vaše cena bez DPH:
10,64 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0095970
- Kód dodavatele:
- 1581780000
- EAN:
- 4008190048730
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 2
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/02/180B 3.2SN OR BX WEIDMÜLLER 1581780000
Zásuvný konektor DPS SL 5.00/02/180B 3.2SN OR WEIDMÜLLER (EAN 4008190048730) je pevný konektor pro DPS se 2 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V, určený pro připojení THR a připojení flexibilních vodičů na PCB.
Má modulární rozteč 5 mm, délku pinu 3,2 mm a kolíkové kontakty s povrchovou úpravou cín, barvu tělesa oranžová, pracovní teplotu -50 až 100 °C, třídu hořlavosti UL94 V0 a přepěťovou kategorii II s rázovým napětím 4 kV při montážním úhlu 90° svisle nahoru.
Proč si vybrat tento konektor?
- Má krok 5,00 mm, který usnadňuje mechanickou montáž a kompatibilitu s běžnými rozestupy na DPS.
- Je dostupný v provedení s 2 póly vhodném pro jednoduchá dvouvodičová zapojení.
- Umožňuje jmenovitý proud 15 A, takže zvládne aplikace s vyššími proudovými nároky.
- Využívá THR připojení (through-hole reflow), což zjednodušuje pájení při reflow procesech.
- Dodává ho výrobce Weidmüller pod označením 1581780000, což usnadňuje dohledání datového listu a podpory.
Interní název produktu
SL 5.00/2/180B 3.2 Sn or
Podrobný popis produktu
SL 5.00/02/180B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
