Zásuvný konektor DPS SL 5.00/20/180 3.2SN OR BX WEIDMÜLLER 1581500000

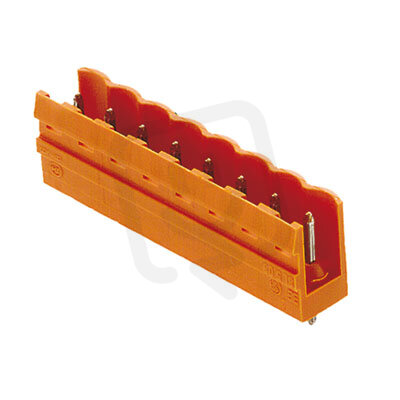

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
138,84 Kč
Cena po registraci:
123,96 Kč/ks
Po registraci bez DPH:
102,45 Kč
Vaše cena s DPH:
129,12 Kč/ks
Vaše cena bez DPH:
106,71 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176239
- Kód dodavatele:
- 1581500000
- EAN:
- 4008190044602
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/20/180 3.2SN OR BX WEIDMÜLLER 1581500000
Zásuvný konektor DPS SL 5.00/20/180 3.2SN OR od WEIDMÜLLER je pevný konektor pro PCB s 20 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V, určený pro pájení a připojení THR a flexibilní připojení k PCB.
Má kolíkové kontakty s povrchovou úpravou cín, délku pinu 3,2 mm, úhel PCB/kontaktu 90° (svisle nahoru), modulární rozteč kontaktů a připojení 5 mm, jmenovité rázové napětí 4 kV a kategorii přepětí II při stupni znečištění 2.
Konektor má izolační těleso z termoplastu (hořlavost UL94 V0), provozní teplotu -50 až 100 °C a EAN 4008190044602.
Proč si vybrat tento zásuvný konektor?
- Určený pro montáž na DPS, což usnadňuje integraci přímo do desky plošných spojů.
- Nabízí 20 pólů, takže umožňuje připojení více signálových nebo napájecích vedení v kompaktním provedení.
- Je dimenzován na jmenovitý proud 15 A, takže zvládne zatížení náročnějších obvodů.
- Podporuje připojení THR, které umožňuje reflow pájení při zachování mechanického upevnění průchozími vývody.
Interní název produktu
SL 5.00/20/180 3.2 Sn or
Podrobný popis produktu
SL 5.00/20/180 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
