Zásuvný konektor DPS SL 5.00/16/180 3.2SN OR BX WEIDMÜLLER 1581460000

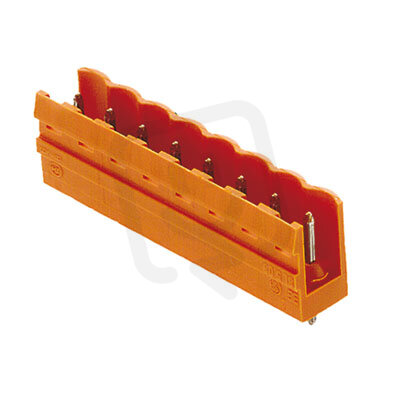

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
111,10 Kč
Cena po registraci:
99,20 Kč/ks
Po registraci bez DPH:
81,98 Kč
Vaše cena s DPH:
103,32 Kč/ks
Vaše cena bez DPH:
85,39 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0095953
- Kód dodavatele:
- 1581460000
- EAN:
- 4008190016456
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/16/180 3.2SN OR BX WEIDMÜLLER 1581460000
Zásuvný konektor DPS SL 5.00/16/180 3.2SN OR WEIDMÜLLER (EAN: 4008190016456) je pevný konektor se 16 póly, modulární roztečí 5 mm a úhlem 90° (svisle nahoru), s délkou pinu 3,2 mm.
Elektrické parametry zahrnují jmenovitý proud 15 A, jmenovité napětí 320 V a jmenovité rázové napětí 4 kV, kategorie přepětí II a stupeň znečištění 2, přičemž kontakty jsou s povrchovou úpravou cín a izolační těleso je z termoplastu (UL94 V0).
Konektor je určen pro THR připojení a pájení, má typ kontaktu kolík, podporuje připojení flexibilní PCB a pracuje v rozsahu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Nabízí zásuvné provedení pro montáž na DPS, které usnadňuje zapojení a výměnu komponent.
- Konektor má 16 pólů, což umožňuje připojení více signálů nebo napájecích větví.
- Poskytuje jmenovitý proud 15 A, vhodný pro středně zatížené obvody.
- Využívá připojení THR (Through-Hole Reflow), které kombinuje výhody průchozí montáže a pájení reflow.
- Má standardní rozteč 5,00 mm, kompatibilní s běžnými rozměry desek plošných spojů.
- Je dodáván výrobcem Weidmüller, známým v oblasti průmyslových konektorů a komponentů.
Interní název produktu
SL 5.00/16/180 3.2 Sn or
Podrobný popis produktu
SL 5.00/16/180 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
