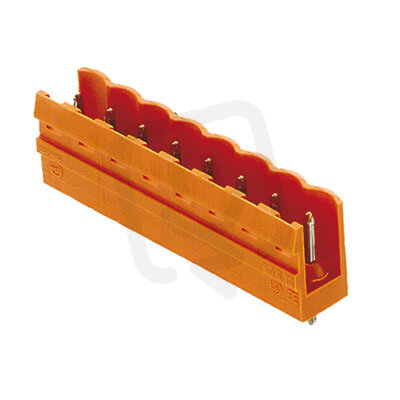

Zásuvný konektor DPS SL 5.00/13/180 3.2SN OR BX WEIDMÜLLER 1581430000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
90,30 Kč
Cena po registraci:
80,62 Kč/ks
Po registraci bez DPH:
66,63 Kč
Vaše cena s DPH:
83,99 Kč/ks
Vaše cena bez DPH:
69,41 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0095950
- Kód dodavatele:
- 1581430000
- EAN:
- 4008190052430
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 13
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/13/180 3.2SN OR BX WEIDMÜLLER 1581430000
Zásuvný konektor DPS SL 5.00/13/180 3.2SN OR WEIDMÜLLER 1581430000 (EAN: 4008190052430) je pevný konektor pro plošné spoje s 13 póly a modulární roztečí 5 mm.
Má jmenovitý proud 15 A, jmenovité napětí 320 V, jmenovité rázové napětí 4 kV a kategorii přepětí II, s typem elektrického připojení THR a kolíkovým kontaktem pro pájení (délka pinu 3,2 mm).
Má těleso z termoplastu v barvě oranžová, povrch kontaktu cín, třídu hořlavosti UL94 V0, pracovní teplotu -50 až 100 °C a úhel PCB/kontakt 90° svisle nahoru.
Proč si vybrat tento zásuvný konektor?
- Konektor je určen pro montáž na tištěných spojích a má 13 pólů, což umožňuje propojení více signálových i napájecích okruhů v kompaktním uspořádání.
- S jmenovitým proudem 15 A je vhodný pro aplikace s běžným proudovým zatížením, kde je potřeba stabilní proudové vedení.
- Elektrické připojení je provedeno jako THR, což podporuje kombinované pájení při výrobě DPS a spolehlivé mechanické upevnění.
- Standardní rozteč 5,00 mm usnadňuje návrh konektorových polí a zajišťuje kompatibilitu s běžnými rozvrženími desek.
Interní název produktu
SL 5.00/13/180 3.2 Sn or
Podrobný popis produktu
SL 5.00/13/180 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
