Zásuvný konektor DPS SL 5.00/12/180 3.2SN OR BX WEIDMÜLLER 1581420000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
83,24 Kč
Cena po registraci:
74,32 Kč/ks
Po registraci bez DPH:
61,42 Kč
Vaše cena s DPH:
77,40 Kč/ks
Vaše cena bez DPH:
63,97 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0095949
- Kód dodavatele:
- 1581420000
- EAN:
- 4008190133863
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/12/180 3.2SN OR BX WEIDMÜLLER 1581420000

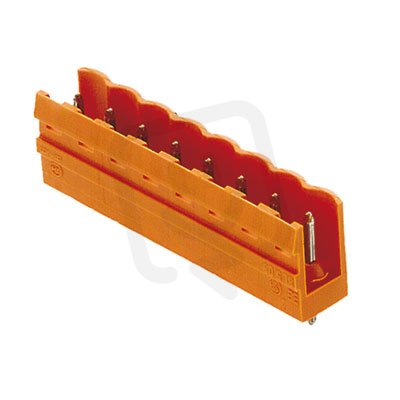

Zásuvný konektor DPS SL 5.00/12/180 3.2SN OR (WEIDMÜLLER, EAN 4008190133863) je pevný konektor určený pro pájení s 12 póly a modulární roztečí 5 mm.
Podporuje jmenovitý proud 15 A a jmenovité napětí 320 V, má kolíkový kontakt o délce 3,2 mm, úhel PCB/kontaktu 90° a povrch kontaktů pokovený cínem.
Konektor nabízí THR připojení, izolaci z termoplastu s třídou hořlavosti UL94 V0, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a provozní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Pro montáž na desku plošných spojů je určen zásuvný konektor DPS.
- Rozteč mezi piny je 5,00 mm, což zajišťuje kompatibilitu s běžnými návrhy DPS.
- Nabízí 12 pólů, umožňujících připojení více signálů nebo vodičů.
- Jmenovitý proud činí 15 A, vhodný pro střední proudové zatížení.
- Elektrické připojení je řešeno jako THR (Through-Hole Reflow) pro spolehlivé pájené spoje na DPS.
- Výrobce a typové označení: Weidmüller, 1581420000.
Interní název produktu
SL 5.00/12/180 3.2 Sn or
Podrobný popis produktu
SL 5.00/12/180 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
