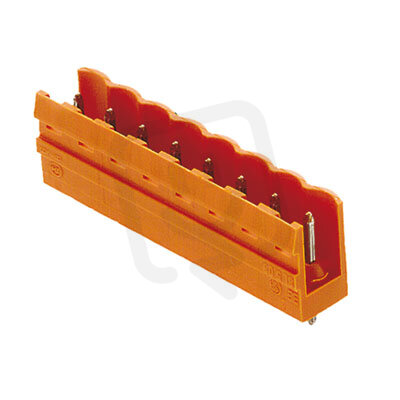

Zásuvný konektor DPS SL 5.00/09/180 3.2SN OR BX WEIDMÜLLER 1581390000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
62,42 Kč
Cena po registraci:
55,73 Kč/ks
Po registraci bez DPH:
46,06 Kč
Vaše cena s DPH:
58,06 Kč/ks
Vaše cena bez DPH:
47,98 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176238
- Kód dodavatele:
- 1581390000
- EAN:
- 4008190022839
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL 5.00/09/180 3.2SN OR BX WEIDMÜLLER 1581390000
Zásuvný konektor DPS SL 5.00/09/180 3.2SN OR BX WEIDMÜLLER 1581390000 (EAN 4008190022839) má 9 pólů, jmenovitý proud 15 A, jmenovité napětí 320 V a je určen pro elektrické připojení THR s typem připojení flexibilní kon. PCB.
Jde o pevný konektor s typem upevnění pájení, typem kontaktu kolík, délkou pinu 3,2 mm, modulární roztečí kontaktů a připojení 5 mm, povrchem kontaktu cín, izolací z termoplastu (UL94 V0), kategorií přepětí II a jmenovitým rázovým napětím 4 kV, se stupněm znečištění 2, úhlem PCB/kontaktu 90° svisle nahoru a pracovním rozsahem -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Tento konektor je určen pro montáž na plošný spoj s roztečí 5,00 mm.
- Disponuje 9 póly, které umožní vícepólová připojení signálů nebo napájení.
- Je dimenzován pro jmenovitý proud 15 A, vhodný pro střední proudové zátěže.
- Elektrické připojení je řešeno metodou THR (Through‑Hole Reflow), kombinující průchozí pájení s reflow procesem.
- Dodavatel: Weidmüller, výrobce průmyslových konektorů pro DPS.
Interní název produktu
SL 5.00/9/180 3.2 Sn or
Podrobný popis produktu
SL 5.00/09/180 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
