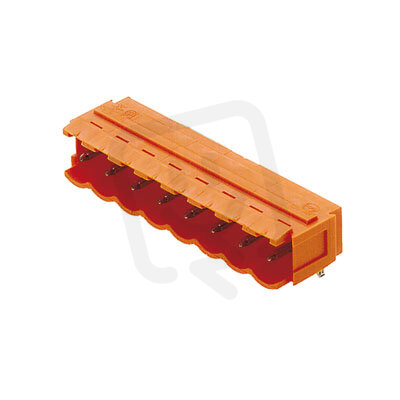

Zásuvný konektor DPS SL 5.00/22/90B 3.2SN OR BX WEIDMÜLLER 1581060000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
152,58 Kč
Cena po registraci:
136,23 Kč/ks
Po registraci bez DPH:
112,59 Kč
Vaše cena s DPH:
141,90 Kč/ks
Vaše cena bez DPH:
117,27 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176227
- Kód dodavatele:
- 1581060000
- EAN:
- 4008190157296
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 5.00/22/90B 3.2SN OR BX WEIDMÜLLER 1581060000
Zásuvný konektor DPS SL 5.00/22/90B 3.2SN OR WEIDMÜLLER 1581060000 (EAN: 4008190157296) je pevný konektor s 22 póly, kolíkovými kontakty a jmenovitým proudem 15 A.
Má modulární rozteč kontaktů 5 mm, délku pinu 3,2 mm, jmenovité napětí 320 V, povrch kontaktu cín a izolaci z termoplastu (UL94 V0).
Určen pro pájení/THR připojení s horizontálním úhlem 0°/180°, pracovní teplotou −50 až 100 °C, kategorií přepětí II a jmenovitým rázovým napětím 4 kV.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor DPS, určený pro přímé zapojení do desky plošných spojů.
- Má 22 pólů, což umožňuje připojení většího počtu vodičů na jednu DPS.
- Jmenovitý proud je 15 A, takže každý pól unese přiměřené proudové zatížení pro běžné napájecí a signálové obvody.
- Je vybaven připojením THR, které umožňuje kombinovanou montáž průchozím osazením a reflow procesem.
Interní název produktu
SL 5.00/22/90B 3.2 Sn or
Podrobný popis produktu
SL 5.00/22/90B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
