Zásuvný konektor DPS SL 5.00/18/90B 3.2SN OR BX WEIDMÜLLER 1581020000

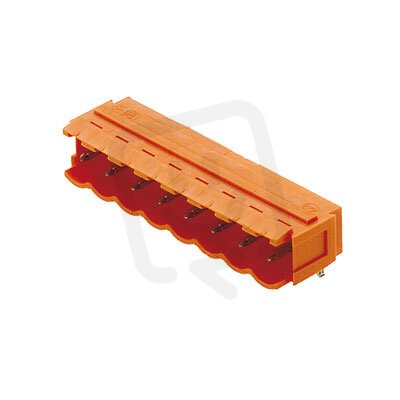

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
124,97 Kč
Cena po registraci:
111,57 Kč/ks
Po registraci bez DPH:
92,21 Kč
Vaše cena s DPH:
116,22 Kč/ks
Vaše cena bez DPH:
96,05 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176224
- Kód dodavatele:
- 1581020000
- EAN:
- 4008190111014
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 18
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 5.00/18/90B 3.2SN OR BX WEIDMÜLLER 1581020000
Zásuvný konektor DPS SL 5.00/18/90B 3.2SN OR BX WEIDMÜLLER 1581020000 (EAN 4008190111014) je pevný zásuvný konektor pro DPS s 18 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V, určený pro THR a flexibilní připojení na PCB při horizontálním úhlu 0°/180°.
Tělo je oranžové, z termoplastu s kolíkovými cínovanými kontakty (délka pinu 3,2 mm), modulární roztečí 5 mm, typ upevnění: pájení, pracovní teplotou -50–100 °C, třída hořlavosti UL94 V0 a kategorie přepětí II.
Proč si vybrat tento zásuvný konektor?
- Obsahuje 18 pólů, což umožňuje připojení více signálových nebo napájecích cest.
- Má jmenovitý proud 15 A, vhodný pro aplikace s tímto proudovým zatížením na kontakt.
- Vybaven je typem elektrického připojení THR, který kombinuje výhody průchozí montáže s možností reflow procesu.
- Je navržen jako zásuvný konektor pro DPS, což usnadňuje integraci do desky plošných spojů.
Interní název produktu
SL 5.00/18/90B 3.2 Sn or
Podrobný popis produktu
SL 5.00/18/90B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
