Zásuvný konektor DPS SL 5.00/14/90B 3.2SN OR BX WEIDMÜLLER 1580980000

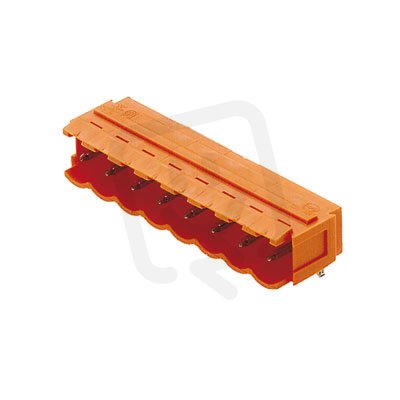

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
97,10 Kč
Cena po registraci:
86,70 Kč/ks
Po registraci bez DPH:
71,65 Kč
Vaše cena s DPH:
90,30 Kč/ks
Vaše cena bez DPH:
74,63 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0095927
- Kód dodavatele:
- 1580980000
- EAN:
- 4008190093501
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 5.00/14/90B 3.2SN OR BX WEIDMÜLLER 1580980000
Zásuvný konektor DPS SL 5.00/14/90B 3.2SN OR BX WEIDMÜLLER 1580980000 (EAN 4008190093501) je pevný konektor s 14 póly a modulární roztečí 5 mm, vhodný pro THR a flexibilní připojení na PCB a určený pro pájení.
Nabízí jmenovitý proud 15 A, jmenovité napětí 320 V, kolíkový kontakt s délkou pinu 3,2 mm a povrchovou úpravou kontaktu cín.
Parametry zahrnují pracovní teplotu -50–100 °C, jmenovité rázové napětí 4 kV, stupeň znečištění 2, kategorii přepětí II, třídu hořlavosti UL94 V0 a oranžové těleso s horizontálním úhlem 0°/180°.
Proč si vybrat tento zásuvný konektor?
- Navržen pro montáž na desku plošných spojů s roztečí 5,00 mm.
- Nabízí 14 pólů pro rozšířené propojení signálů a napájení.
- Jmenovitý proud 15 A umožňuje spolehlivé přenášení středních proudů.
- Používá elektrické připojení typu THR, vhodné pro reflow pájení a automatizovanou montáž.
- Pravé úhlové provedení 90° usnadňuje připojení kabelů vedle DPS.
- Výrobce Weidmüller a katalogové označení 1580980000 usnadňují identifikaci dílu.
Interní název produktu
SL 5.00/14/90B 3.2 Sn or
Podrobný popis produktu
SL 5.00/14/90B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
