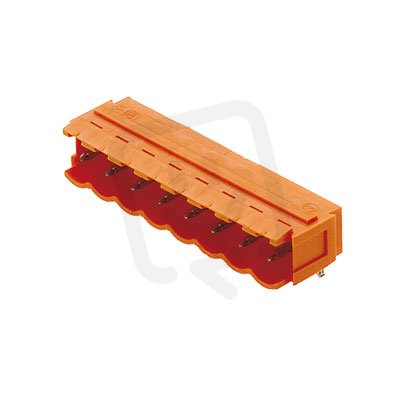

Zásuvný konektor DPS SL 5.00/11/90B 3.2SN OR BX WEIDMÜLLER 1580950000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
76,28 Kč
Cena po registraci:
68,11 Kč/ks
Po registraci bez DPH:
56,29 Kč
Vaše cena s DPH:
70,94 Kč/ks
Vaše cena bez DPH:
58,63 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0095924
- Kód dodavatele:
- 1580950000
- EAN:
- 4008190029739
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 11
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 5.00/11/90B 3.2SN OR BX WEIDMÜLLER 1580950000
Zásuvný konektor DPS SL 5.00/11/90B 3.2SN OR BX WEIDMÜLLER 1580950000 (EAN 4008190029739) je pevný konektor pro DPS s 11 póly, jmenovitým proudem 15 A, jmenovitým napětím 320 V a modulární roztečí 5 mm.
Má kolíkové kontakty délky 3,2 mm s povrchovou úpravou cín, těleso z termoplastu v barvě oranžová (UL94 V0), podporuje THR/pájení, je určen pro 0°/180° (horizontální) montáž, pracuje v rozsahu -50 až 100 °C a má jmenovité rázové napětí 4 kV (kategorie přepětí II).
Proč si vybrat tento zásuvný konektor?
- Díky 11 pólům poskytuje kompaktní vícekontaktové řešení pro propojení signálů i napájení na jedné DPS.
- Jmenovitý proud 15 A umožňuje přenášet středně vysoké proudy bez nadměrného zatížení kontaktů.
- Typ elektrického připojení je THR (Through‑Hole Reflow), což usnadňuje osazení pomocí reflow pájení při zachování mechanické pevnosti průchozích kontaktů.
- Konstruován pro přímé osazení na DPS, takže se dobře integruje do standardních výrobních postupů desek plošných spojů.
Interní název produktu
SL 5.00/11/90B 3.2 Sn or
Podrobný popis produktu
SL 5.00/11/90B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
