Zásuvný konektor DPS SL 5.00/05/90B 3.2SN OR BX WEIDMÜLLER 1580890000

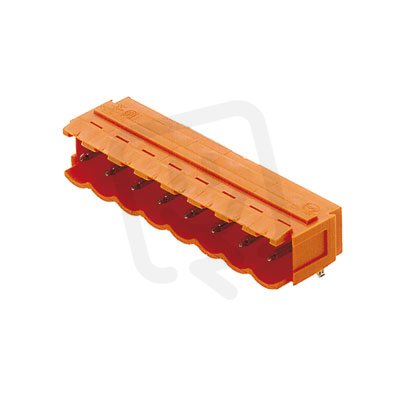

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
34,68 Kč
Cena po registraci:
30,96 Kč/ks
Po registraci bez DPH:
25,59 Kč
Vaše cena s DPH:
32,25 Kč/ks
Vaše cena bez DPH:
26,65 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0095918
- Kód dodavatele:
- 1580890000
- EAN:
- 4008190042578
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 5.00/05/90B 3.2SN OR BX WEIDMÜLLER 1580890000
Zásuvný konektor DPS SL 5.00/05/90B 3.2SN OR BX WEIDMÜLLER (EAN 4008190042578) je pevný konektor s 5 póly, modulární roztečí 5 mm a kolíkovým kontaktem délky 3,2 mm, určený pro pájení (THR) na PCB s orientací 0°/180° (horizontální).
Nese jmenovitý proud 15 A při jmenovitém napětí 320 V, má povrch kontaktu z cínu, těleso z termoplastu s třídou hořlavosti UL94 V0, pracuje v rozsahu -50 až 100 °C a splňuje kategorii přepětí II s jmenovitým rázovým napětím 4 kV (stupeň znečištění 2).
Proč si vybrat tento zásuvný konektor?
- Konektor nabízí 5 pólů, což umožňuje připojení pěti vodičů pro oddělené signály nebo napájení.
- S jmenovitým proudem 15 A zvládá běžné proudové zatížení v řadě elektronických obvodů.
- Díky připojení THR je vhodný pro montáž do desek plošných spojů s reflow procesy a zároveň poskytuje pevné mechanické spojení.
- Jde o zásuvný konektor pro DPS, který usnadňuje zapojení a případnou výměnu modulů nebo kabelů.
- Dodáván pod označením WEIDMÜLLER 1580890000, což zjednodušuje dohledání datasheetu a náhradních dílů.
Interní název produktu
SL 5.00/5/90B 3.2 Sn or
Podrobný popis produktu
SL 5.00/05/90B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
