Zásuvný konektor DPS SL 5.00/03/90B 3.2SN OR BX WEIDMÜLLER 1580870000

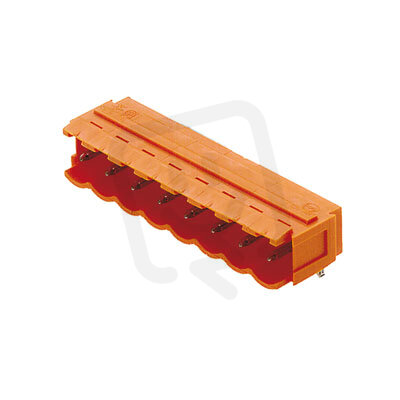

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
20,88 Kč
Cena po registraci:
18,65 Kč/ks
Po registraci bez DPH:
15,41 Kč
Vaše cena s DPH:
19,42 Kč/ks
Vaše cena bez DPH:
16,05 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0095916
- Kód dodavatele:
- 1580870000
- EAN:
- 4008190008482
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 5.00/03/90B 3.2SN OR BX WEIDMÜLLER 1580870000
Zásuvný konektor DPS SL 5.00/03/90B 3.2SN OR BX WEIDMÜLLER (EAN: 4008190008482) je pevný konektor pro desky plošných spojů s 3 póly a modulární roztečí 5 mm, v oranžovém provedení.
Poskytuje elektrické parametry 15 A jmenovitého proudu a 320 V jmenovitého napětí, má kolíkový kontakt s povrchovou úpravou cín a délku pinu 3,2 mm; typ připojení je THR a typ upevnění pájení.
Těleso z termoplastu (UL94 V0) je určeno pro pracovní teploty -50 až 100 °C, s kategorií přepětí II, jmenovitým rázovým napětím 4 kV a stupněm znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Konektor nabízí 3 póly, což usnadňuje zapojení tří vodičů při zachování kompaktních rozměrů na DPS.
- Je dimenzován na jmenovitý proud 15 A, vhodný pro napájecí i silovější signálové obvody.
- Má připojení THR, tedy provedení vhodné pro pájení v reflow procesu s pevnějším mechanickým ukotvením na desce.
Interní název produktu
SL 5.00/3/90B 3.2 Sn or
Podrobný popis produktu
SL 5.00/03/90B 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
