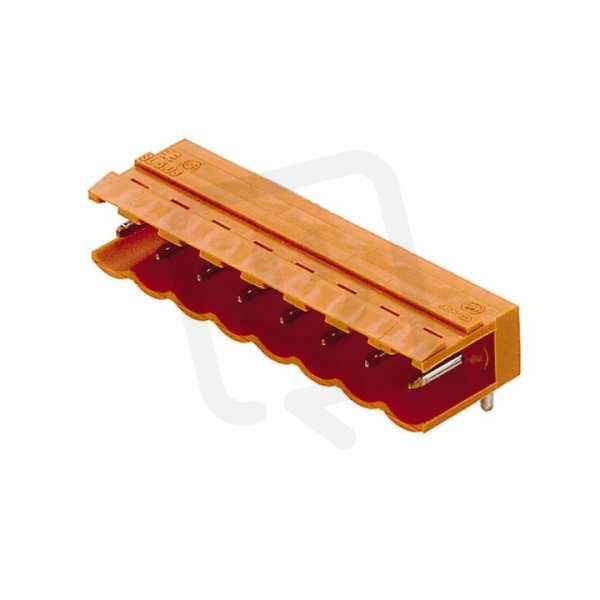

Zásuvný konektor DPS SL 5.00/20/90 3.2SN OR BX WEIDMÜLLER 1571300000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
138,84 Kč
Cena po registraci:
123,96 Kč/ks
Po registraci bez DPH:
102,45 Kč
Vaše cena s DPH:
129,12 Kč/ks
Vaše cena bez DPH:
106,71 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176095
- Kód dodavatele:
- 1571300000
- EAN:
- 4008190043162
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 5.00/20/90 3.2SN OR BX WEIDMÜLLER 1571300000
Zásuvný konektor DPS SL 5.00/20/90 3.2SN WEIDMÜLLER 1571300000 (EAN: 4008190043162) je pevný konektor pro PCB s 20 póly a modulární roztečí 5 mm.
Má jmenovitý proud 15 A, jmenovité napětí 320 V, délku pinu 3,2 mm, povrch kontaktu cín, typ kontaktu: kolík, izolaci z termoplastu (UL94 V0) a nabízí připojení THR s upevněním pájením a možností připojení flexibilních vodičů na PCB.
Provozní rozsah je -50 až 100 °C, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a úhel PCB/kontakt 0°/180° (horizontální).
Proč si vybrat tento zásuvný konektor?
- Konektor je určen pro montáž na DPS a nabízí 20 pólů, což usnadňuje připojení více signálových nebo napájecích cest.
- Je dimenzován na jmenovitý proud 15 A, což zajišťuje spolehlivé vedení proudu v běžných aplikacích.
- Pro elektrické připojení využívá Připojení THR, které je vhodné pro osazení prostřednictvím reflow i pevnější mechanické ukotvení na desce.
Interní název produktu
SL 5.00/20/90 3.2 Sn or
Podrobný popis produktu
SL 5.00/20/90 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
