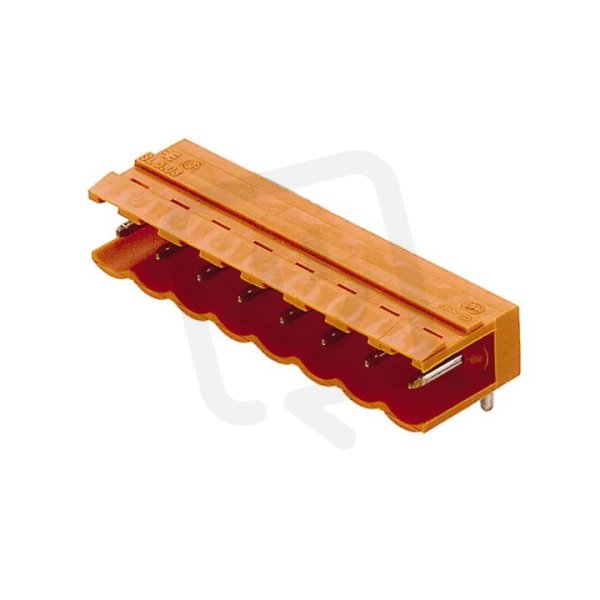

Zásuvný konektor DPS SL 5.00/10/90 3.2SN OR BX WEIDMÜLLER 1571210000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
69,36 Kč
Cena po registraci:
61,93 Kč/ks
Po registraci bez DPH:
51,18 Kč
Vaše cena s DPH:
64,51 Kč/ks
Vaše cena bez DPH:
53,31 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176086
- Kód dodavatele:
- 1571210000
- EAN:
- 4008190068325
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 15 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL 5.00/10/90 3.2SN OR BX WEIDMÜLLER 1571210000
Zásuvný konektor DPS SL 5.00/10/90 3.2SN OR WEIDMÜLLER 1571210000 (EAN: 4008190068325) je pevný konektor pro DPS s 10 póly, jmenovitým proudem 15 A a jmenovitým napětím 320 V.
Nabízí připojení THR, podporu pro flexibilní vodiče na PCB, typ upevnění pájení, typ kontaktu kolík, horizontální úhel 0°/180°, délku pinu 3,2 mm a modulární rozteč 5 mm; kontakty mají povrch cínu a těleso je z termoplastu (UL94 V0).
Konektor je určen pro provozní teploty -50 až 100 °C, má kategorii přepětí II, jmenovité rázové napětí 4 kV a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Obsahuje 10 pólů, což umožňuje připojení více obvodů při zachování kompaktního rozměru DPS.
- Je navržen pro jmenovitý proud 15 A, takže snese běžné proudové zatížení v průmyslových i spotřebních aplikacích.
- Používá Připojení THR, tedy způsob osazení vhodný pro reflow pájení, který zajišťuje pevné mechanické ukotvení na desce plošných spojů.
Interní název produktu
SL 5.00/10/90 3.2 Sn or
Podrobný popis produktu
SL 5.00/10/90 3.2SN OR BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
