Zásuvný konektor DPS BLT 5.08HC/22/180B SN OR BX WEIDMÜLLER 1503860000

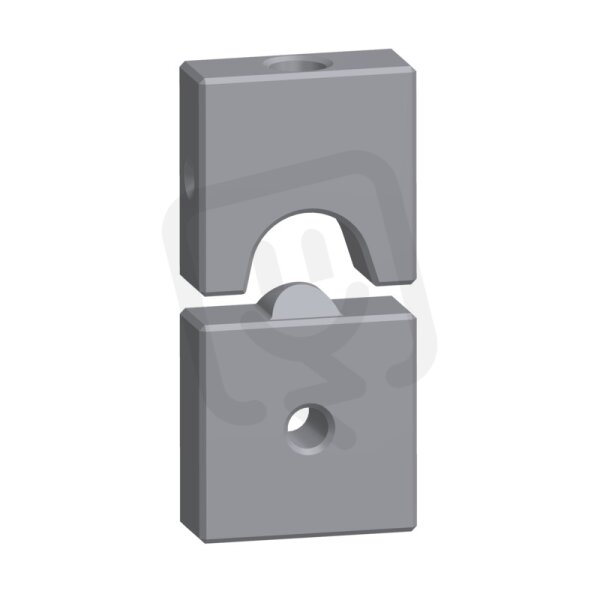

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
947,28 Kč
Cena po registraci:
845,79 Kč/ks
Po registraci bez DPH:
699,00 Kč
Vaše cena s DPH:
880,98 Kč/ks
Vaše cena bez DPH:
728,08 Kč/ks
ks
Zadávejte násobky 12 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0096242
- Kód dodavatele:
- 1503860000
- EAN:
- 4008190012434
- Standardní balení:
- 12 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 22
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLT 5.08HC/22/180B SN OR BX WEIDMÜLLER 1503860000
Zásuvný konektor DPS BLT 5.08HC/22/180B SN OR BX WEIDMÜLLER 1503860000 (EAN 4008190012434) s 22 póly, modulární roztečí 5,08 mm a úhlovým připojením 180° horizontal má těleso z plast v barvě oranžová a izolaci z polybutylentereftalátu, připojuje se pomocí šroubového připojení jako zásuvka pro DPS.
Kontakty z mědi s povrchovou úpravou cín poskytují jmenovitý proud 24 A a jmenovité napětí 320 V, provozní teplotu -50–100 °C, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a podporují průřezy: pevný vodič 0,2–2,5 mm², laněný s koncovkou 0,2–1,5 mm² a lanko bez koncovky 0,2–2,5 mm² (třída hořlavosti izolace UL94 V0).
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvku, vhodnou pro přímé připojení vodičů k desce plošných spojů.
- Má 22 pólů, což umožňuje vícepólová propojení na jediné DPS.
- Podporuje 24 A jmenovitý proud, vhodný pro střední proudové zatížení.
- Disponuje 320 V jmenovitým napětím pro bezpečné rozhraní mezi obvody.
- Kontakty jsou z mědi, která nabízí dobrou mechanickou odolnost proti opotřebení a stabilní rozměrový kontakt.
- Nabízí 180° horizontální připojení, které usnadňuje vedení vodičů podél DPS.
Interní název produktu
BLT 5.08/22B Sn or
Podrobný popis produktu
BLT 5.08HC/22/180B SN OR BX
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 22, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 22, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
