Zásuvný konektor DPS BLT 5.08HC/18/180B SN OR BX WEIDMÜLLER 1503460000

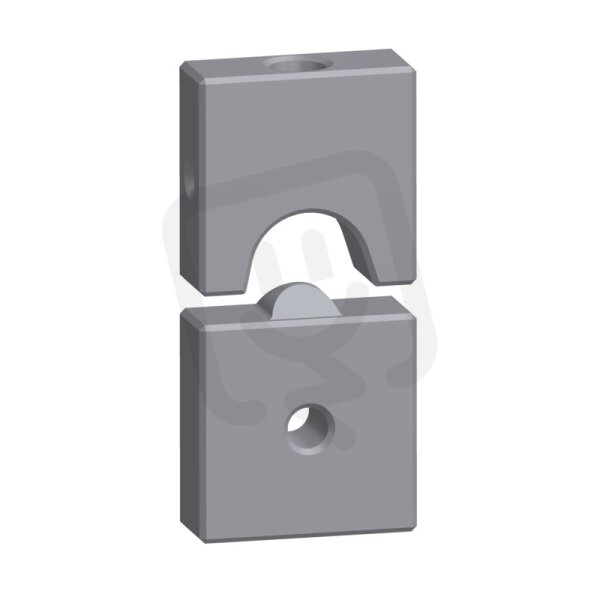

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
775,07 Kč
Cena po registraci:
692,02 Kč/ks
Po registraci bez DPH:
571,92 Kč
Vaše cena s DPH:
720,81 Kč/ks
Vaše cena bez DPH:
595,71 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0096234
- Kód dodavatele:
- 1503460000
- EAN:
- 4008190181215
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 18
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLT 5.08HC/18/180B SN OR BX WEIDMÜLLER 1503460000
Zásuvný konektor DPS BLT 5.08HC/18/180B SN OR (WEIDMÜLLER, EAN 4008190181215) je úhlové PCB spojení typu zásuvka s 18 póly a modulární roztečí 5,08 mm.
Má šroubové elektrické připojení, jmenovitý proud 24 A, jmenovité napětí 320 V, kontakt z mědi s povrchovou úpravou cín a orientaci vodiče 180° horizontal; ochranný vodič: ne.
Těleso z polybutylentereftalátu v oranžové barvě, třída hořlavosti UL94 V0, provozní teplota -50–100 °C, jmenovité rázové napětí 4 kV, stupeň znečištění 2, kategorie přepětí III a podporované průřezy vodičů: pevné 0,2–2,5 mm², lanko 0,2–1,5 mm² a bez koncovky 0,2–2,5 mm².
Proč si vybrat tento zásuvný konektor?
- Navržen pro jmenovitý proud 24 A, vhodný pro běžné zatížení obvodů.
- Obsahuje 18 pólů, což umožňuje rozšířená propojení signálů a napájení na DPS.
- S jmenovitým napětím 320 V pro provoz v daném napěťovém rozsahu.
- Typ kontaktu je zásuvka, určená pro spolehlivé zasunutí vodičů.
- Kontakty z mědi poskytují pevné mechanické vlastnosti a odolnost vůči opotřebení při opakovaném zapojování.
- Těleso z plastu v oranžové barvě usnadňuje identifikaci, přičemž úhlové připojení vodiče 180° (horizontální) umožňuje nízkoprofilové vedení podél DPS.
Interní název produktu
BLT 5.08/18B Sn or
Podrobný popis produktu
BLT 5.08HC/18/180B SN OR BX
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 18, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 18, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
