Zásuvný konektor DPS BLT 5.08HC/12/180B SN OR BX WEIDMÜLLER 1502860000

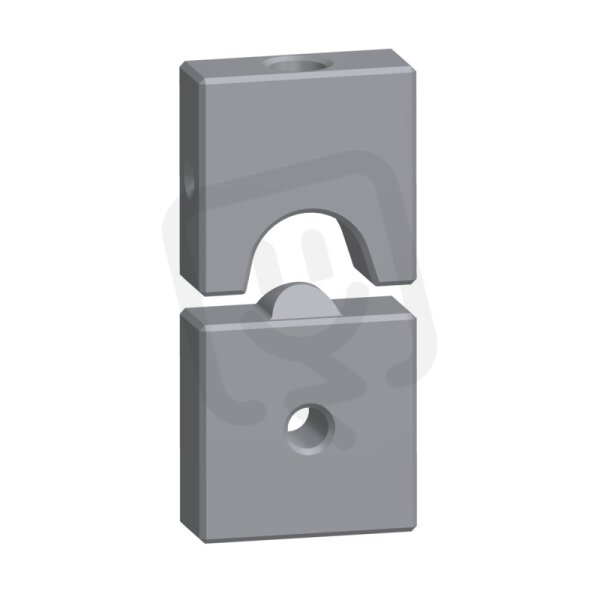

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
516,62 Kč
Cena po registraci:
461,26 Kč/ks
Po registraci bez DPH:
381,21 Kč
Vaše cena s DPH:
480,45 Kč/ks
Vaše cena bez DPH:
397,07 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0096223
- Kód dodavatele:
- 1502860000
- EAN:
- 4008190069155
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 12
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLT 5.08HC/12/180B SN OR BX WEIDMÜLLER 1502860000
Zásuvný konektor DPS BLT 5.08HC/12/180B SN OR BX WEIDMÜLLER 1502860000 (EAN: 4008190069155) je zásuvka na DPS s plastovým tělesem v oranžové barvě určená pro montáž na desku plošných spojů.
Má 12 pólů při rozteči 5,08 mm, jmenovitý proud 24 A a jmenovité napětí 320 V, kontakt z mědi s povrchovou úpravou cín, šroubové připojení pro vodiče pevné 0,2–2,5 mm² a laněné 0,2–1,5 mm² (bez ochranného vodiče), úhlové připojení 180° horizontal, izolace z polybutylentereftalátu, provozní teplotu -50 až 100 °C, třídu hořlavosti UL94 V0 a kategorii přepětí III.
Proč si vybrat tento konektor?
- Nabízí 12 pólů, které umožňují připojení více signálů nebo obvodů na jednom konektoru.
- Jde o zásuvku určenou pro DPS, která se snadno osazuje na desku plošných spojů a páruje s odpovídajícími vidlicemi.
- Zvládne jmenovité proudové zatížení až 24 A, vhodné pro aplikace s vyšším proudovým odběrem.
- Je navržen pro provozní napětí do 320 V, odpovídající běžným průmyslovým požadavkům.
- Kontakty jsou vyrobené z mědi, která poskytuje dobrou mechanickou odolnost a spolehlivé mechanické spojení při opakovaných vloženích.
- Připojení vodiče má 180° (horizontální) provedení, vhodné pro montáž na okraj DPS nebo tam, kde je potřeba boční vedení kabelů.
Interní název produktu
BLT 5.08/12B Sn or
Podrobný popis produktu
BLT 5.08HC/12/180B SN OR BX
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 12, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 12, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
