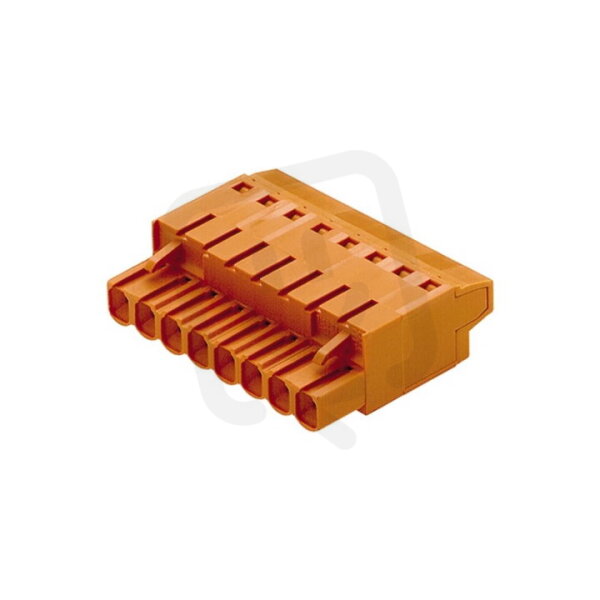

Zásuvný konektor DPS BLT 5.08HC/09/180 SN OR BX WEIDMÜLLER 1500260000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
387,61 Kč
Cena po registraci:
346,08 Kč/ks
Po registraci bez DPH:
286,02 Kč
Vaše cena s DPH:
360,48 Kč/ks
Vaše cena bez DPH:
297,92 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0096171
- Kód dodavatele:
- 1500260000
- EAN:
- 4008190120092
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 9
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLT 5.08HC/09/180 SN OR BX WEIDMÜLLER 1500260000
Zásuvný konektor DPS BLT 5.08HC/09/180 SN OR WEIDMÜLLER 1500260000 (EAN 4008190120092) je 9pólový zásuvný konektor v oranžovém provedení s modulární roztečí 5,08 mm určený pro přímé osazení na DPS.
Podporuje jmenovitý proud 24 A a jmenovité napětí 320 V, má kontakty z mědi s povrchovou úpravou cín a izolační těleso z polybutylentereftalátu; jmenovité rázové napětí 4 kV a kategorie přepětí III.
Umožňuje šroubové připojení vodičů (pevné 0,2–2,5 mm², lanko 0,2–1,5 mm², pro lanko bez koncovky 0,2–2,5 mm²), má úhlové 180° připojení, třídu hořlavosti UL94 V0 a provozní teplotu -50 až 100 °C; neobsahuje ochranný vodič.
Proč si vybrat tento zásuvný konektor?
- Je navržen pro 9 pólů, což umožňuje připojení více obvodů na jediný konektor.
- S jmenovitým proudem 24 A zvládá běžné zatížení v průmyslových obvodech.
- Umožňuje provoz při jmenovitém napětí 320 V, vhodném pro řadu aplikací na DPS.
- Jako typ kontaktu je použit zásuvka, která usnadňuje spolehlivé zasouvání partnera konektoru.
- Kontakty jsou z mědi, což zajišťuje pevné a odolné mechanické vlastnosti při opakovaném zapojování.
- Úhlové připojení vodiče je 180° horizontální, takže instalace na plošném spoji je kompaktní a přehledná.
Interní název produktu
BLT 5.08/9 Sn or
Podrobný popis produktu
BLT 5.08HC/09/180 SN OR BX
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 9, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 9, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
