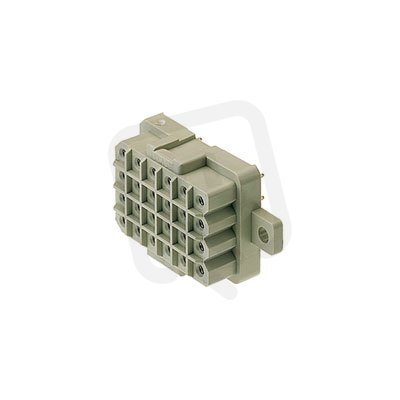

Zásuvný konektor DPS RSV1,6 LBF24 GR 3,2 AU WEIDMÜLLER 1445600000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 377,14 Kč
Cena po registraci:
1 229,59 Kč/ks
Po registraci bez DPH:
1 016,19 Kč
Vaše cena s DPH:
1 280,74 Kč/ks
Vaše cena bez DPH:
1 058,46 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0023507
- Kód dodavatele:
- 1445600000
- EAN:
- 4008190162184
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 12 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- zlato
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 24
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- zásuvka
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS RSV1,6 LBF24 GR 3,2 AU WEIDMÜLLER 1445600000
Zásuvný konektor DPS RSV1,6 LBF24 GR 3,2 AU WEIDMÜLLER (EAN: 4008190162184) je pevný konektor určený pro osazení na PCB s kolíky pro pájení.
Má 24 pólů, jmenovitý proud 12 A a jmenovité napětí 320 V, modulární rozteč kontaktů 5 mm a délku pinu 3,2 mm, kontakty s povrchovou úpravou zlato a úhel 90° svisle nahoru.
Typ elektrického připojení: Připojení THR pro flexibilní připojení k PCB, typ upevnění pájení, izolace z polyamidu (PA), kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV a provozní teplota -50–100 °C (UL94 V0).
Proč si vybrat tento konektor?
- Jedná se o zásuvný konektor pro DPS (RSV1,6), určený pro snadné zasunutí a spojení přímo na tištěnou desku.
- Má 24 pólů, což umožňuje více signálových nebo napájecích cest v kompaktním provedení.
- Disponuje jmenovitým proudem 12 A, vhodným pro obvody s vyšším proudovým zatížením.
- Nabízí připojení THR, které umožňuje pájení v reflow procesu při průchozí montáži.
- Rozměrově odpovídá modulu s roztečí kontaktů 1,6 mm (dle označení RSV1,6), vhodné pro kompaktní desky.
- Výrobce WEIDMÜLLER (kód 1445600000) zajišťuje dostupnost výrobní dokumentace a podpory.
Interní název produktu
RSV1,6 LBF24 še 3,2 Au
Podrobný popis produktu
RSV1,6 LBF24 GR 3,2 AU
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
