Zásuvný konektor DPS RSV1,6 LS9 GR 3,2 SN WEIDMÜLLER 1442500000

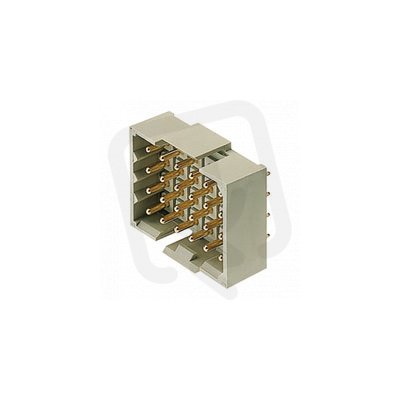

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
409,20 Kč
Cena po registraci:
365,36 Kč/ks
Po registraci bez DPH:
301,95 Kč
Vaše cena s DPH:
380,56 Kč/ks
Vaše cena bez DPH:
314,51 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0023481
- Kód dodavatele:
- 1442500000
- EAN:
- 4008190029654
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 12 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS RSV1,6 LS9 GR 3,2 SN WEIDMÜLLER 1442500000
Zásuvný konektor DPS RSV1,6 LS9 GR 3,2 SN (EAN: 4008190029654) nabízí 9 pólů s jmenovitým proudem 12 A a jmenovitým napětím 320 V a je určen jako pevný konektor.
Konfigurace zahrnuje THR připojení, pájení jako typ upevnění a kolíkový kontakt s délkou pinu 3,2 mm a úhlem PCB/kontakt 90° svisle nahoru při modulární rozteči 5 mm.
Těleso je z polyamidu (PA) s povrchovou úpravou kontaktu cín; výrobek má třídu hořlavosti UL94 V0, kategorii přepětí II, jmenovité rázové napětí 2,5 kV a pracovní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Konektor určený pro montáž na DPS nabízí 9 pólů, což umožňuje připojení několika signálových nebo napájecích vedení.
- S jmenovitým proudem 12 A je vhodný pro aplikace s proudovým odběrem do tohoto limitu.
- Typ elektrického připojení je THR, což umožňuje pájení v reflow procesech a snadnou integraci do automatizované výroby.
- Má rozteč 3,2 mm mezi piny, vhodnou pro kompaktní uspořádání na desce.
- Povrchové provedení označené Sn (cín) poskytuje standardní pájecí vlastnosti.
- Vyroben společností Weidmüller, dodavatelem průmyslových konektorů a příslušenství.
Interní název produktu
RSV1,6 LS9 še 3.2 Sn
Podrobný popis produktu
RSV1,6 LS9 GR 3,2 SN
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
