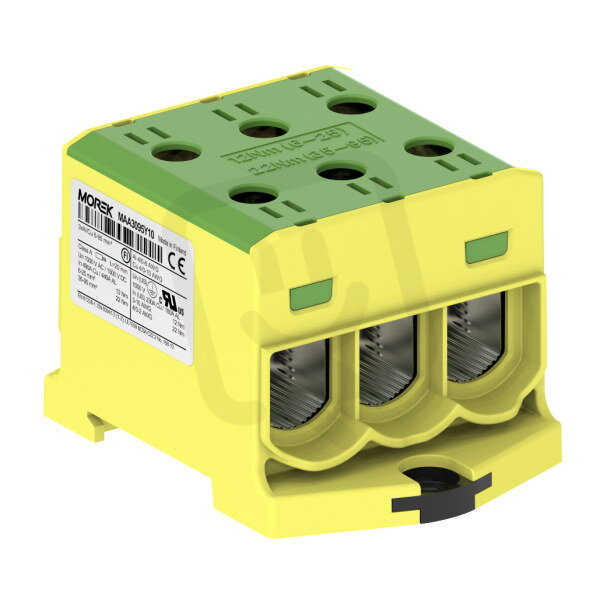

Univerzální řadová svorka OTL 95-3xAl/Cu 6-95mm2 1000V zel/žlutá
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
715,10 Kč
Cena po registraci:
638,48 Kč/ks
Po registraci bez DPH:
527,67 Kč
Vaše cena s DPH:
665,04 Kč/ks
Vaše cena bez DPH:
549,62 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELSORA0711519
- Kód dodavatele:
- MAA3095Y10
- EAN:
- 4744397014337
- Standardní balení:
- 12 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- zelená/žlutá
- Hloubka:
- 84 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 490 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 6
- Připojitelný průřez laněného vodiče:
- 6-70 mm2
- Pro průřez lanka bez koncovky:
- 6-70 mm2
- Provozní teplota:
- -25-80 °C
- Průřez vícežilového připojení:
- 6-95 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 59 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 51 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 95-3xAl/Cu 6-95mm2 1000V zel/žlutá
Univerzální řadová svorka OTL 95-3xAl/Cu (EAN 4744397014337) v barvě zelená/žlutá je určena pro připojení hliníkových i měděných vodičů.
Má 6 připojovacích míst na 1 patře a jmenovité hodnoty U = 1500 V, In = 490 A, přičemž připojitelné průřezy jsou 6–95 mm² (vícežilové) a 6–70 mm² (lankové).
Montuje se na DIN lištu 35 mm, těleso je z termoplastu, rozměry 84×59×51 mm, svorka má interně propojené fáze, nevyžaduje ukončovací přepážku a provozní teplota je -25–80 °C.
Proč si vybrat tuto svorku?
- Díky jednomu patru zabírá svorka minimum místa na montážní liště.
- Nabízí až 6 připojovacích míst pro přehledné a pevné propojení vodičů.
- Výrazné zeleno-žluté provedení usnadňuje identifikaci ochranného vodiče.
- Instalace je jednodušší, protože není nutná ukončovací přepážka.
- Umožňuje připojení vícežilových vodičů s průřezem 6–95 mm2.
- Pro laněné vodiče je připojitelný průřez 6–70 mm2, což pokrývá běžné velikosti použitých laněných vodičů.
Interní název produktu
Univerzální řadová svorka OTL 95-3 žluto
Podrobný popis produktu
Univerzální řadová svorka OTL 95-3xAl/Cu 6-95mm² 1500V zel/žlutá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
