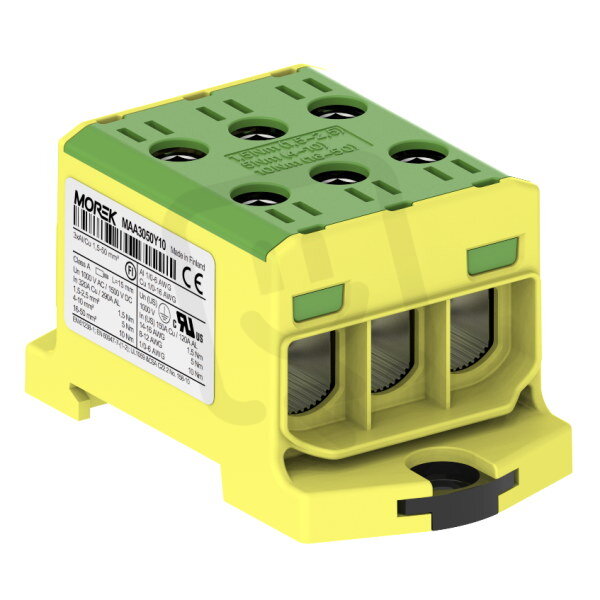

Univerzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm2 1000V zel/žlutá
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
424,84 Kč
Cena po registraci:
379,32 Kč/ks
Po registraci bez DPH:
313,49 Kč
Vaše cena s DPH:
395,10 Kč/ks
Vaše cena bez DPH:
326,53 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELSORA0724433
- Kód dodavatele:
- MAA3050Y10
- EAN:
- 4744397014306
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- zelená/žlutá
- Hloubka:
- 80 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 320 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 6
- Připojitelný průřez laněného vodiče:
- 1,5-35 mm2
- Pro průřez lanka bez koncovky:
- 1,5-35 mm2
- Provozní teplota:
- -25-80 °C
- Průřez vícežilového připojení:
- 1,5-50 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 46 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 41 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm2 1000V zel/žlutá
Univerzální řadová svorka OTL 50-3xAl/Cu (EAN 4744397014306) je určena pro spojení vodičů s průřezem 1,5–50 mm2 při jmenovitém napětí 1500 V a jmenovitém proudu 320 A, dodávaná v provedení zelená/žlutá.
Jednopatrová svorka disponuje 6 připojovacími místy, montuje se na lištu DIN 35 mm a používá šroubové připojení, má interně propojené fáze, umožňuje připojení lanka bez koncovky 1,5–35 mm2 a pracuje v rozsahu teplot -25–80 °C; rozměry jsou 80 × 46 × 41 mm a izolace je z termoplastu.
Proč si vybrat tuto univerzální řadovou svorku?
- Tato svorka je jednopatrová, takže zabere méně místa v rozvaděči.
- Nabízí šest připojovacích míst pro současné zapojení více vodičů.
- Má zeleno-žluté provedení pro snadné rozpoznání ochranného vodiče.
- Je bez nutnosti ukončovací přepážky, což zjednodušuje montáž.
- Umožňuje připojení vícežilových vodičů v rozsahu 1,5–50 mm².
- Pro laněné vodiče podporuje průřezy 1,5–35 mm².
Interní název produktu
Univerzální řadová svorka OTL 50-3 žz
Podrobný popis produktu
Univerzální řadová svorka OTL 50-3xAl/Cu 1,5-50mm² 1500V zel/žlutá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
