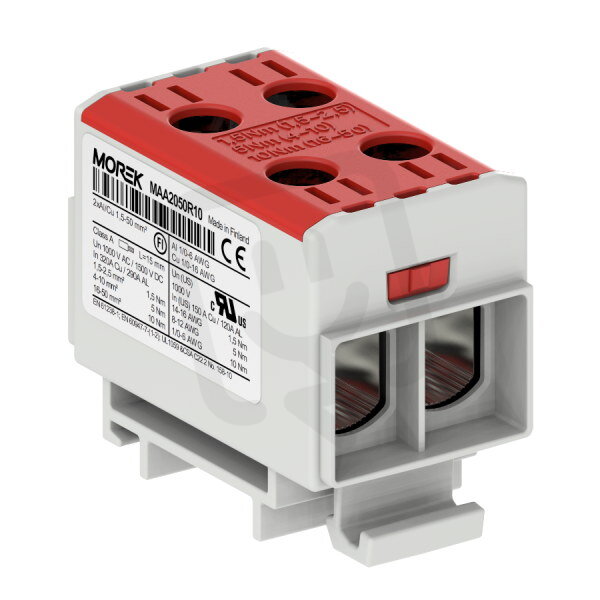

Univerzální řadová svorka OTL 50-2xAl/Cu 1,5-50mm2 1000V červená
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
247,92 Kč
Cena po registraci:
221,36 Kč/ks
Po registraci bez DPH:
182,94 Kč
Vaše cena s DPH:
230,57 Kč/ks
Vaše cena bez DPH:
190,55 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELSORA0710988
- Kód dodavatele:
- MAA2050R10
- EAN:
- 4744397014108
- Standardní balení:
- 54 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- červená
- Hloubka:
- 49 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 320 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 4
- Připojitelný průřez laněného vodiče:
- 1,5-35 mm2
- Pro průřez lanka bez koncovky:
- 1,5-35 mm2
- Provozní teplota:
- -25 až +80 °C
- Průřez vícežilového připojení:
- 1,5-50 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 30 mm
- Teplota okolí IEC62722-2-1:
- -25 až +80 °C
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 43 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 50-2xAl/Cu 1,5-50mm2 1000V červená
Univerzální řadová svorka OTL 50-2 červ najdete v kategoriích Svorky, svorkovnice, Řadová svorkovnice, Instalační, izolační a spojovací materiál, výrobce Morek, EAN 4744397014108, kód dodavatele MAA2050R10. Univerzální řadová svorka OTL 50-2xAl/Cu 1,5-50mm2 1000V červená nabízíme od 1 ks. Kód EMAS Univerzální řadová svorka OTL 50-2 červ je ELSORA0710988.
Interní název produktu
Univerzální řadová svorka OTL 50-2 červ
Podrobný popis produktu
Univerzální řadová svorka OTL 50-2xAl/Cu 1,5-50mm² 1500V červená
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče. Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC. Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku. Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky. Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad. Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá. Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94). Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče. Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou. Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče. Provozní teplota je v rozmezí -25 °C až +80 °C. Stupeň krytí svorek OTL je IP 20. Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče. Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC. Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku. Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky. Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad. Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá. Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94). Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče. Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou. Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče. Provozní teplota je v rozmezí -25 °C až +80 °C. Stupeň krytí svorek OTL je IP 20. Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
