Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm2 1000V zel/žlutá

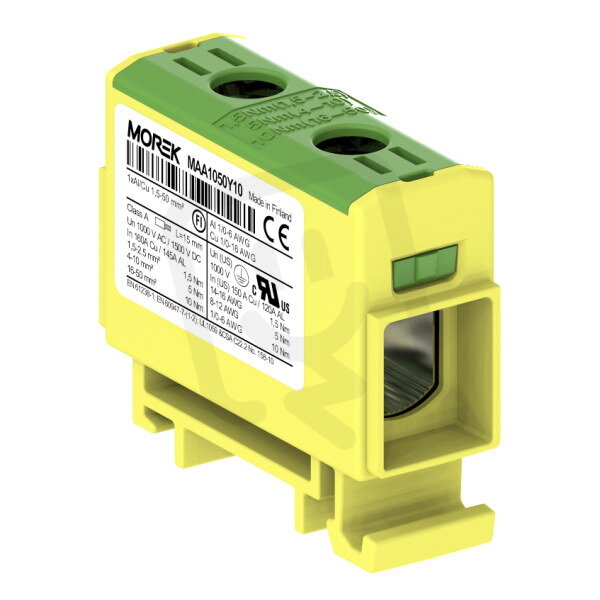

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
106,90 Kč
Cena po registraci:
95,44 Kč/ks
Po registraci bez DPH:
78,88 Kč
Vaše cena s DPH:
99,43 Kč/ks
Vaše cena bez DPH:
82,17 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELOSOS1015085
- Kód dodavatele:
- MAA1050Y10
- EAN:
- 4744397013835
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- zelená/žlutá
- Hloubka:
- 50 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 160 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 1,5-35 mm2
- Pro průřez lanka bez koncovky:
- 1,5-35 mm2
- Provozní teplota:
- -25-80 °C
- Průřez vícežilového připojení:
- 1,5-50 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 18 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 43 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm2 1000V zel/žlutá
Univerzální řadová svorka pro ochranné vodiče v barvě zelená/žlutá s možností připojení pevného vodiče v průřezu 1,5-50 mm2 a lanka do 1,5-35 mm2, jmenovitým proudem 160 A a jmenovitým napětím 1500 V.
Jednopatrová svorka s 2 připojovacími místy, montáží na lištu DIN 35 mm, interně propojenými fázemi, bez nutnosti ukončovací přepážky, rozměry 18×50×43 mm a provozní teplotou -25–80 °C.
Proč si vybrat tuto svorku?
- Konstruována s jedním patrem pro kompaktní montáž v rozvaděči.
- Nabízí dva připojovací místa pro přehledné a bezpečné propojení vodičů.
- Disponuje zeleno-žlutým provedením pro snadnou identifikaci ochranného/uzemňovacího vodiče.
- Nevyžaduje ukončovací přepážku, což zjednodušuje instalaci.
- Umožňuje připojení vícežilových vodičů v rozsahu 1,5-50 mm2.
- Podporuje laněné vodiče o průřezu 1,5-35 mm2 pro flexibilní připojení.
Interní název produktu
Univerzální řadová svorka OTL 50-1xAl/Cu
Podrobný popis produktu
Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm² 1500V zel/žlutá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
