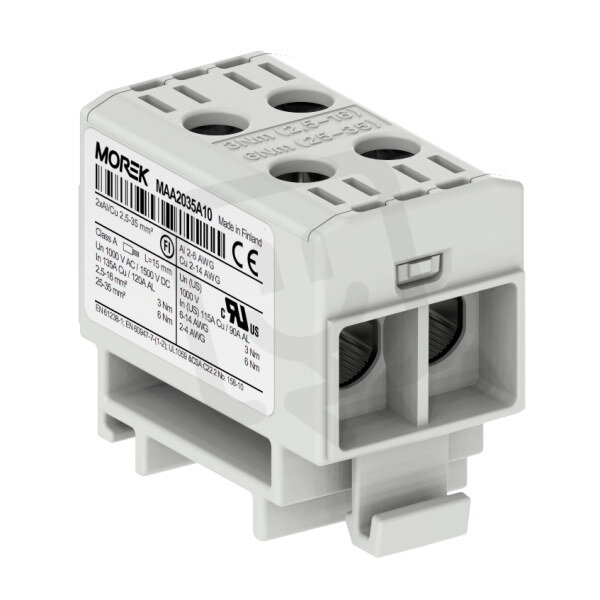

Univerzální řadová svorka OTL 35-2xAl/Cu 2,5-35mm2 1000V šedá MOREK MAA2035A10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
214,22 Kč
Cena po registraci:
191,26 Kč/ks
Po registraci bez DPH:
158,07 Kč
Vaše cena s DPH:
199,23 Kč/ks
Vaše cena bez DPH:
164,65 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELSORA0618823
- Kód dodavatele:
- MAA2035A10
- EAN:
- 4744397014030
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- šedá
- Hloubka:
- 46 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 270 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 4
- Připojitelný průřez laněného vodiče:
- 2,5-25 mm2
- Pro průřez lanka bez koncovky:
- 2,5-25 mm2
- Provozní teplota:
- -25 až +80 °C
- Průřez vícežilového připojení:
- 2,5-35 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 27 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 40 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 35-2xAl/Cu 2,5-35mm2 1000V šedá MOREK MAA2035A10
Univerzální řadová svorka OTL 35-2xAl/Cu 2,5-35mm2 1000V šedá MOREK MAA2035A10 (EAN: 4744397014030) je určena pro montáž do rozvaděčů a rozvodů.
Svorka je dimenzována na 270 A při jmenovitém napětí 1500 V, umožňuje připojení vícežilových vodičů 2,5–35 mm² a laněných vodičů 2,5–25 mm² a nabízí 4 připojovací místa s interně propojenými fázemi.
Pro montáž slouží lišta DIN 35 mm, těleso z termoplastu má rozměry 46×27×40 mm, provozní teplotu -25 až +80 °C a nevyžaduje ukončovací přepážku.
Proč si vybrat tuto svorku?
- Dodává se v barvě šedé.
- Jednopatrová konstrukce s 1 patrem, která šetří místo v rozváděči.
- Nabízí 4 připojovací místa pro přehledné vedení vodičů.
- Ukončovací přepážka není nutná.
- Vhodná pro vícežilová připojení v průřezu 2,5–35 mm2.
- Pro připojení laněného vodiče je určen průřez 2,5–25 mm2.
Interní název produktu
Univerzální řadová svorka OTL 35-2 šedá
Podrobný popis produktu
Univerzální řadová svorka OTL 35-2xAl/Cu 2,5-35mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
