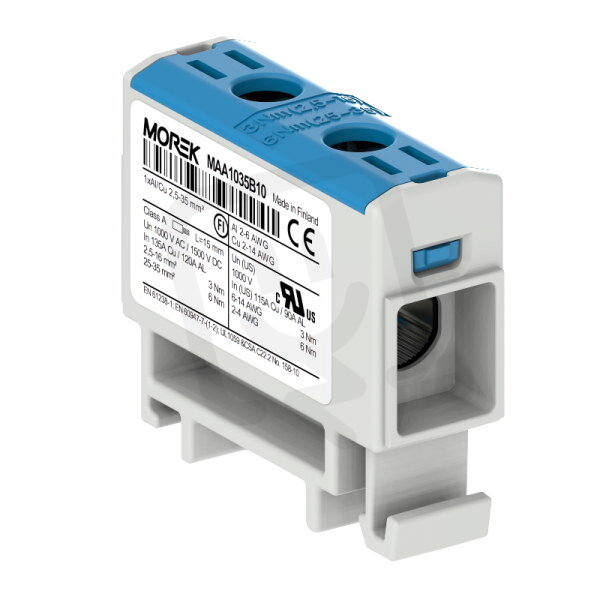

Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm2 1000V modrá MOREK MAA1035B10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
97,50 Kč
Cena po registraci:
87,06 Kč/ks
Po registraci bez DPH:
71,95 Kč
Vaše cena s DPH:
90,68 Kč/ks
Vaše cena bez DPH:
74,94 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELOSOS1015081
- Kód dodavatele:
- MAA1035B10
- EAN:
- 4744397013798
- Standardní balení:
- 54 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- modrá
- Hloubka:
- 45 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 135 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 2,5-25 mm2
- Pro průřez lanka bez koncovky:
- 2,5-25 mm2
- Provozní teplota:
- -25 až +80 °C
- Průřez vícežilového připojení:
- 2,5-35 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 16 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 40 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm2 1000V modrá MOREK MAA1035B10
Univerzální řadová svorka OTL 35-1xAl/Cu (EAN 4744397013798) je určena pro hliníkové i měděné vodiče a dodává se v barvě modrá.
Umožňuje připojení vícežilových vodičů o průřezu 2,5–35 mm² a lanka 2,5–25 mm², má 2 připojovací místa na 1 patro, interně propojené fáze a šroubové připojení.
Jmenovitý proud je 135 A, jmenovité napětí 1500 V, montáž na DIN lištu 35 mm, materiál izolace termoplast, rozměry 45×16×40 mm a provozní teplota -25 až +80 °C.
Proč si vybrat tuto řadovou svorku?
- Je určena pro vodiče z hliníku a mědi (Al/Cu) a klade důraz na spolehlivé mechanické spojení mezi vodiči.
- Umožňuje připojení vícežilových vodičů o průřezu 2,5–35 mm2.
- Pro laněné vodiče je vhodná pro průřezy 2,5–25 mm2.
- Určena pro provoz při jmenovitém napětí 1000 V.
- Má dva připojovací místa.
- Pro montáž není nutná ukončovací přepážka.
Interní název produktu
Univerzální řadová svorka OTL 35-1xAl/Cu
Podrobný popis produktu
Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm² 1500V modrá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
