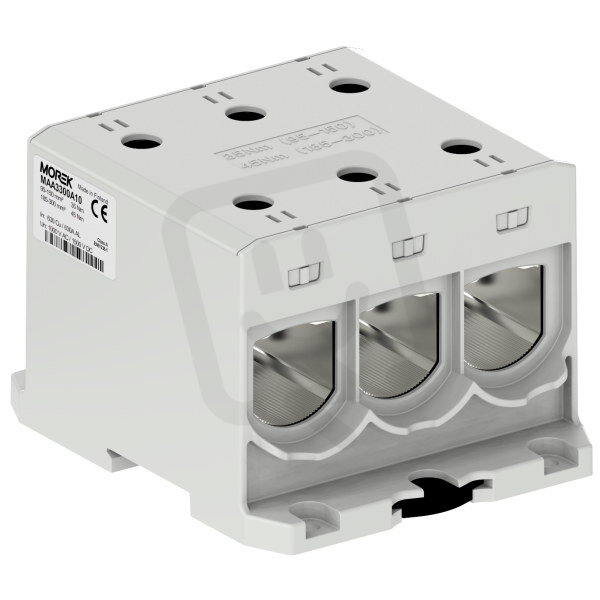

Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1000V šedá MOREK MAA3300A10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
2 670,01 Kč
Cena po registraci:
2 383,94 Kč/ks
Po registraci bez DPH:
1 970,20 Kč
Vaše cena s DPH:
2 483,11 Kč/ks
Vaše cena bez DPH:
2 052,16 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELOSOS1247217
- Kód dodavatele:
- MAA3300A10
- EAN:
- 4744397031617
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- šedá
- Hloubka:
- 120 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 630 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 6
- Připojitelný průřez laněného vodiče:
- 95-300 mm2
- Pro průřez lanka bez koncovky:
- 95-300 mm2
- Provozní teplota:
- -25-80 °C
- Průřez vícežilového připojení:
- 95-300 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 101 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 78 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1000V šedá MOREK MAA3300A10
Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1000V MOREK MAA3300A10 (EAN: 4744397031617) v šedé barvě je určena pro zapojení na 1 patře s 6 připojovacími místy.
Má jmenovitý proud 630 A, jmenovité napětí 1500 V, připojitelný průřez vodičů 95–300 mm2 (vícežilové i lanko bez koncovky) a používá šroubové připojení pro montáž na lištu DIN 35 mm.
Komponenta má kompaktní rozměry 78 × 101 × 120 mm, těleso z termoplastu, interně propojené fáze a provozní teplotu -25 až 80 °C.
Proč si vybrat tuto řadovou svorku?
- Určena pro vodiče z hliníku i mědi (Al/Cu).
- Určena pro jmenovité napětí 1000 V.
- Podporuje připojení vícežilových i laněných vodičů o průřezu 95–300 mm².
- Má 6 připojovacích míst pro rozvody a odbočky.
- Jednoúrovňové provedení: jedno patro.
- Dodávána v šedé barvě.
Interní název produktu
Univerzální řadová svorka OTL 300-3xAl/C
Podrobný popis produktu
Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
