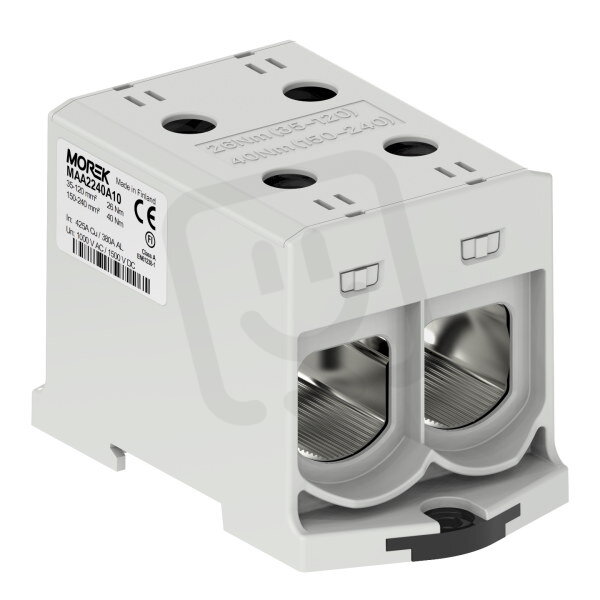

Univerzální řadová svorka OTL 240-2xAl/Cu 35-240mm2 1000V šedá MOREK MAA2240A10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
983,89 Kč
Cena po registraci:
878,47 Kč/ks
Po registraci bez DPH:
726,01 Kč
Vaše cena s DPH:
915,01 Kč/ks
Vaše cena bez DPH:
756,21 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELOSOS0771758
- Kód dodavatele:
- MAA2240A10
- EAN:
- 4744397014221
- Standardní balení:
- 12 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- šedá
- Hloubka:
- 106 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 850 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 4
- Připojitelný průřez laněného vodiče:
- 35-185 mm2
- Pro průřez lanka bez koncovky:
- 35-185 mm2
- Provozní teplota:
- -25 až +80 °C
- Průřez vícežilového připojení:
- 35-240 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 60 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 65 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 240-2xAl/Cu 35-240mm2 1000V šedá MOREK MAA2240A10
Univerzální řadová svorka OTL 240-2xAl/Cu 35-240mm2 1000V MOREK MAA2240A10 (EAN: 4744397014221) je určena pro připojení hliníkových i měděných vodičů s průřezem 35–240 mm2 a laněných vodičů 35–185 mm2.
Svorka nabízí 4 připojovací místa na 1 patře, jmenovitý proud 850 A, jmenovité napětí 1500 V, montáž na lištu DIN 35 mm a šroubové připojení; ukončovací přepážka není nutná a zařízení nemá ochranu Ex e.
Rozměry jsou 60 × 106 × 65 mm, těleso je z termoplastu, provozní teplota -25 až +80 °C a fáze jsou interně propojené.
Proč si vybrat tuto svorku?
- Svorka je určena pro provoz do 1000 V.
- Umožňuje připojení vícežilových vodičů o průřezu 35-240 mm2.
- Podporuje připojení laněných vodičů o průřezu 35-185 mm2.
- Je navržena jako jednopatrová, což usnadňuje kompaktní zapojení.
- Poskytuje 4 připojovací místa pro flexibilní vedení vodičů.
- Nevyžaduje ukončovací přepážku, což zjednodušuje montáž.
Interní název produktu
Univerzální řadová svorka OTL 240-2 šedá
Podrobný popis produktu
Univerzální řadová svorka OTL 240-2xAl/Cu 35-240mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
