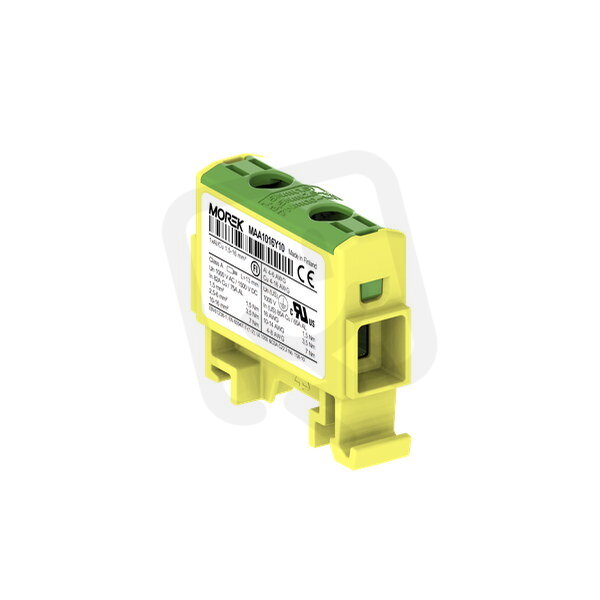

Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1000V zel/žlutá
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
91,15 Kč
Cena po registraci:
81,38 Kč/ks
Po registraci bez DPH:
67,26 Kč
Vaše cena s DPH:
84,77 Kč/ks
Vaše cena bez DPH:
70,06 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELOSOS1015080
- Kód dodavatele:
- MAA1016Y10
- EAN:
- 4744397013750
- Standardní balení:
- 66 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- zelená/žlutá
- Hloubka:
- 45 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 82 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 1,5-10 mm2
- Pro průřez lanka bez koncovky:
- 1,5-10 mm2
- Provozní teplota:
- -25 až +80 °C
- Průřez vícežilového připojení:
- 1,5-16 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 13,5 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 39,5 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1000V zel/žlutá
Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1000V zelená/žlutá (EAN: 4744397013750) je určena pro montáž na lištu DIN 35 mm a nabízí šroubové připojení pro hliníkové i měděné vodiče.
Podporuje průřezy 1,5–16 mm2 (vícežilové) a 1,5–10 mm2 pro lanko, má 1 patro, 2 připojovací místa, interně propojené fáze, jmenovitý proud 82 A a jmenovité napětí 1500 V, při rozměrech 13,5 × 39,5 × 45 mm.
Materiál izolace je termoplast, provozní teplota je -25 až +80 °C a ukončovací přepážka ani ochrana Ex e nejsou požadovány.
Proč si vybrat tuto řadovou svorku?
- Určena pro použití v instalacích do 1000 V.
- Vhodná pro vícežilové připojení o průřezu 1,5–16 mm².
- Pro laněné vodiče je připojitelný průřez 1,5–10 mm².
- Obsahuje 2 připojovací místa pro přehledné zapojení vodičů.
- Jednopatrové provedení (1 patro) šetří místo na montážní liště.
- Barevné označení zelená/žlutá vhodné pro použití jako ochranný vodič.
Interní název produktu
Univerzální řadová svorka OTL 16-1xAl/Cu
Podrobný popis produktu
Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm² 1500V zel/žlutá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
