Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1000V šedá MOREK MAA1016A10

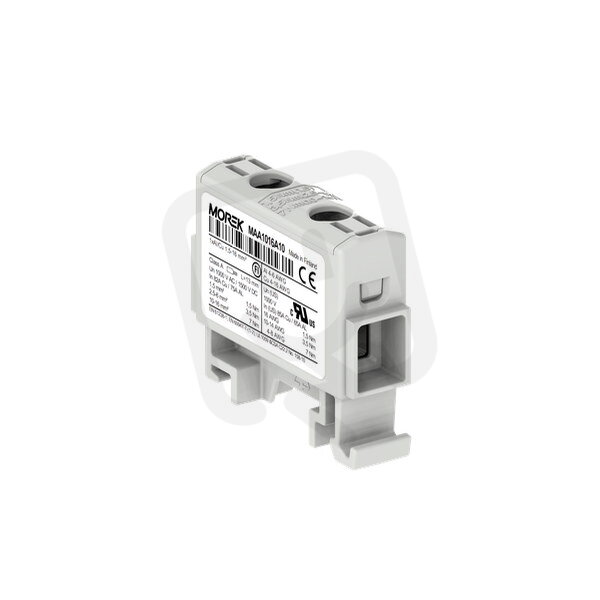

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
95,88 Kč
Cena po registraci:
85,61 Kč/ks
Po registraci bez DPH:
70,75 Kč
Vaše cena s DPH:
89,16 Kč/ks
Vaše cena bez DPH:
73,69 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELOSOS1015076
- Kód dodavatele:
- MAA1016A10
- EAN:
- 4744397013736
- Standardní balení:
- 66 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- šedá
- Hloubka:
- 45 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 82 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 1,5-10 mm2
- Pro průřez lanka bez koncovky:
- 1,5-10 mm2
- Provozní teplota:
- -25-80 °C
- Průřez vícežilového připojení:
- 1,5-16 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 13,5 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 39,5 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1000V šedá MOREK MAA1016A10
Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1000V šedá MOREK MAA1016A10 (EAN 4744397013736) je určena pro připojení hliníkových i měděných vodičů s průřezem 1,5–16 mm2 a lanových vodičů 1,5–10 mm2.
Svorka má 2 připojovací místa, jmenovitý proud 82 A a jmenovité napětí 1500 V, používá šroubové připojení a montuje se na lištu DIN 35 mm, přičemž rozměry jsou šířka 13,5 mm, výška 39,5 mm a hloubka 45 mm.
Svorka má interně propojené fáze, nevyžaduje ukončovací přepážku, izolace tělesa je z termoplastu, provozní teplota je -25–80 °C a nemá ochranu proti výbuchu Ex e.
Proč si vybrat tuto svorku?
- Umožňuje připojení vodičů s průřezem 1,5–16 mm².
- Je určena také pro laněné vodiče s průřezem 1,5–10 mm².
- Je vhodná pro provozní napětí 1000 V.
- Nabízí 2 připojovací místa.
- Sestava je řešena s 1 patrem.
- Nevyžaduje ukončovací přepážku.
Interní název produktu
Univerzální řadová svorka OTL 16-1xAl/Cu
Podrobný popis produktu
Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
