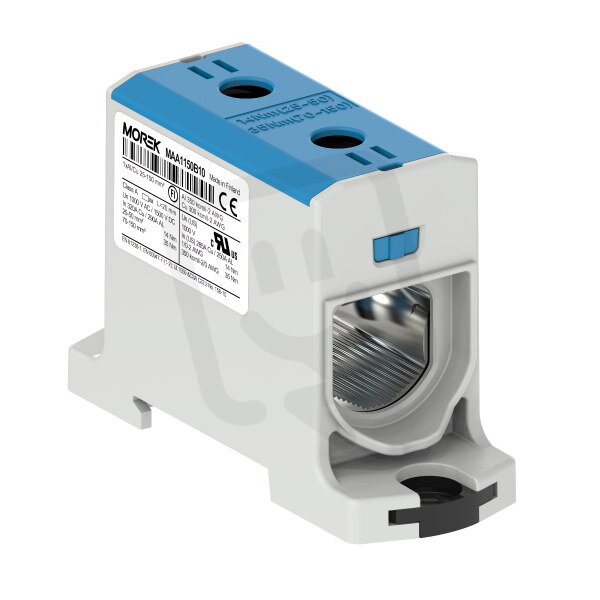

Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm2 1000V modrá MOREK MAA1150B10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
362,19 Kč
Cena po registraci:
323,38 Kč/ks
Po registraci bez DPH:
267,26 Kč
Vaše cena s DPH:
336,84 Kč/ks
Vaše cena bez DPH:
278,38 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELOSOS1015089
- Kód dodavatele:
- MAA1150B10
- EAN:
- 4744397013958
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- modrá
- Hloubka:
- 84 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 320 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 25-120 mm2
- Pro průřez lanka bez koncovky:
- 25-120 mm2
- Provozní teplota:
- -25-80 °C
- Průřez vícežilového připojení:
- 25-150 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 31 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 54 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm2 1000V modrá MOREK MAA1150B10
Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm2 1000V modrá MOREK MAA1150B10 (EAN: 4744397013958) nabízí 1 patro se 2 připojovacími místy a interním propojením fází.
Pro připojení je určena pro 25–120 mm2 (lanko) a 25–150 mm2 (vícežilově), má jmenovité napětí 1500 V, jmenovitý proud 320 A, montáž na lištu DIN 35 mm se šroubovým připojením, izolace z termoplastu, provozní teplotu -25–80 °C a rozměry 84×31×54 mm.
Proč si vybrat tuto svorku?
- Kompatibilní s hliníkovými i měděnými vodiči: Al/Cu, navržena pro bezpečné mechanické upevnění vodičů.
- Umožňuje připojit laněný vodič o průřezu 25–120 mm2.
- Podporuje vícežilové připojení v rozsahu 25–150 mm2.
- Disponuje 2 připojovacími místy pro snadné rozdělení okruhu.
- Montáž bez ukončovací přepážky, tedy bez nutnosti ukončovací přepážky.
- Kompaktní jednopatrová konstrukce: 1 patro pro úspornou instalaci na lištu.
Interní název produktu
Univerzální řadová svorka OTL 150-1xAl/C
Podrobný popis produktu
Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm² 1500V modrá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
