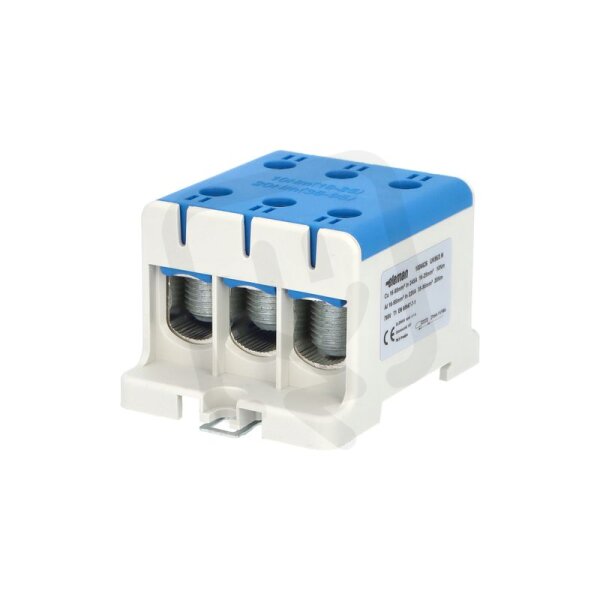

Svorka univerzální UK 95/3 N 245A 1pól. AL/CU krytá modrá na DIN/panel 1006626
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0719740
- Kód dodavatele:
- 1006626
- EAN:
- 8592847003778
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 89 mm
- Nominální proud:
- 245 A
- Počet pólů:
- 1
- Počet vstupů:
- 6
- Průřez vodiče, vstup:
- 16-95 mm2
- Průřez vodiče, vstup AWG:
- 0-6 mm2
- Šířka:
- 60 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 50 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Svorka univerzální UK 95/3 N 245A 1pól. AL/CU krytá modrá na DIN/panel 1006626

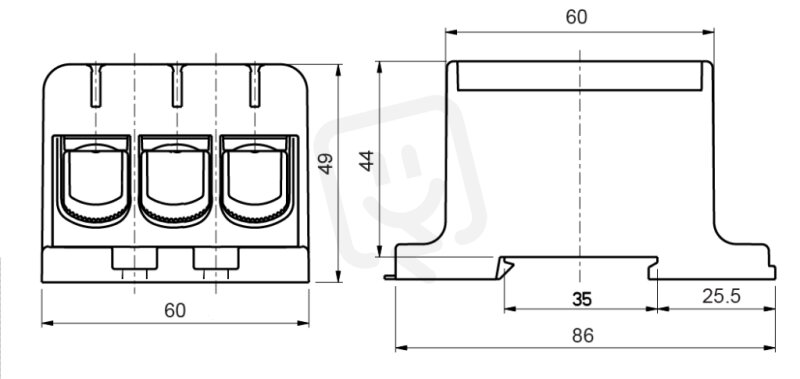

Svorka univerzální UK 95/3 N 245A 1pól. AL/CU, krytá modrá (EAN: 8592847003778) se šroubovým připojením umožňuje montáž na DIN lištu/šroubem, má 1 pól, 6 vstupů a nominální proud 245 A; rozměry: 50 × 60 × 89 mm.
Vodiče lze připojit v průřezu 16–95 mm² (AWG 0–6), svorka je vhodná pro pevná jádra a lankové vodiče (není vhodná pro jemné nebo extra jemné lanka bez koncovky) a disponuje bezpečným kontaktem.
Proč si vybrat tuto svorku?
- Typové označení UK 95/3 N usnadňuje rychlou identifikaci mezi svorkami.
- Má 1 pól pro jednoduché jednopólové zapojení.
- Kompatibilní s vodiči z Al a Cu (AL/CU), vhodná pro kombinovaná provedení.
- Disponuje modrým krytem a krytou konstrukcí pro bezpečnější manipulaci.
- Je určena pro montáž na DIN lištu nebo panel.
- Udávaná proudová zatížitelnost je 245 A a katalogové číslo produktu je 1006626.
Interní název produktu
UK 95/3 N Svorka univerzální
Podrobný popis produktu
Svorka univerzální UK 95/3 N, 245A, 1pól., AL/CU, krytá, modrá, na DIN/panel /2090308
Univerzální připojovací svorka UK 95/3 N - modrá.

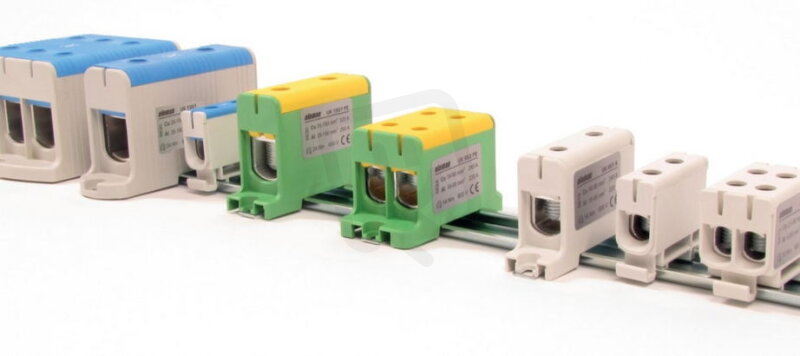

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
