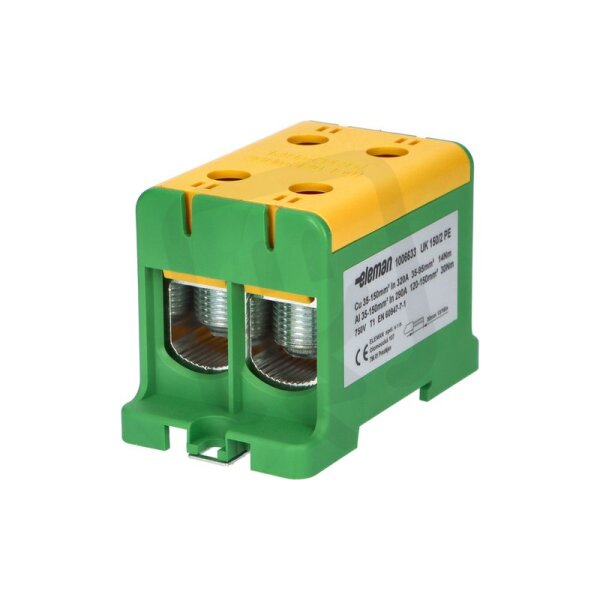

Svorka univerzální UK 150/2 PE 320A 1P AL/CU krytá zel.-žl. na DIN/panel 1006633
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0720033
- Kód dodavatele:
- 1006633
- EAN:
- 8592847003846
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 97 mm
- Nominální proud:
- 320 A
- Počet pólů:
- 1
- Počet vstupů:
- 4
- Průřez vodiče, vstup:
- 35-150 mm2
- Průřez vodiče, vstup AWG:
- 0-2 mm2
- Šířka:
- 52 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 60 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Svorka univerzální UK 150/2 PE 320A 1P AL/CU krytá zel.-žl. na DIN/panel 1006633
Svorka univerzální UK 150/2 PE s nominálním proudem 320 A a 1 pólem nabízí šroubové připojení a až 4 vstupy pro vodiče v rozsahu 35–150 mm2 (AWG 0–2).

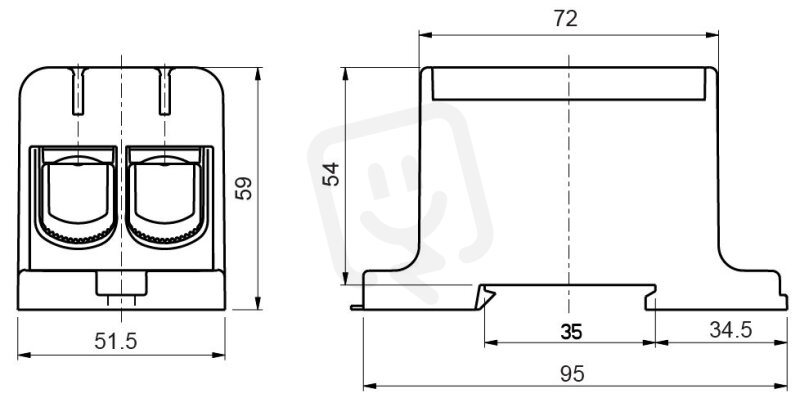

Rozměry 52 × 60 × 97 mm, montáž na DIN lištu nebo šroubem, vhodné pro pevná jádra a lankové vodiče, se bezpečným kontaktem; EAN 8592847003846.
Proč si vybrat tuto svorku?
- Univerzální provedení: UK 150/2 umožňuje použití v různých elektroinstalacích.
- Proudová zatížitelnost: 320 A pro přenos vyšších proudů.
- Kompatibilita vodičů: AL/CU — vhodná pro vodiče z hliníku i mědi, s konstrukcí zajišťující spolehlivé mechanické připojení.
- Barevné označení: zeleno-žluté krytí pro ochranný vodič (PE), které usnadňuje orientaci při zapojení.
- Montáž: navržena pro upevnění na DIN lištu nebo panel, což zjednodušuje instalaci v rozváděčích.
- Počet pólů: 1 — jednopólová svorka určená pro připojení ochranného vodiče (PE).
Interní název produktu
UK 150/2 PE Svorka univerzální
Podrobný popis produktu
Svorka univerzální UK 150/2 PE, 320A, 1pól., AL/CU, krytá, zel.-žl., na DIN/panel
Univerzální připojovací svorka UK 150/2 PE - zelená.

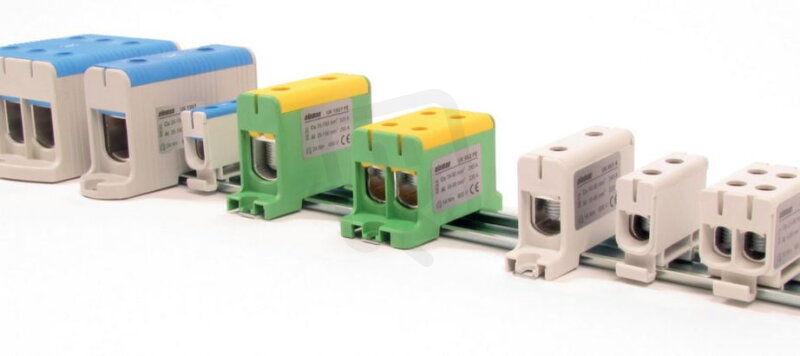

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
