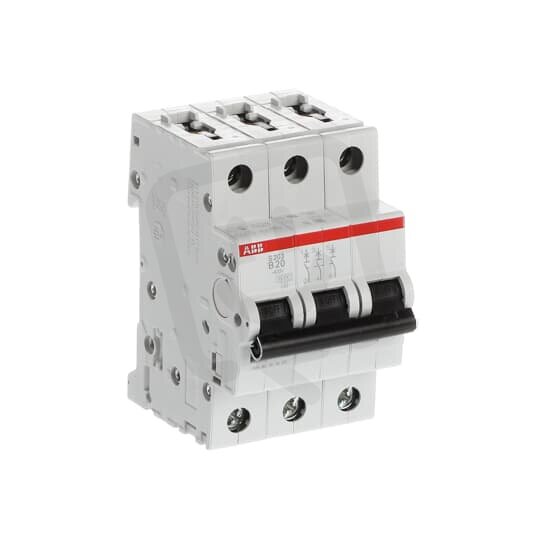

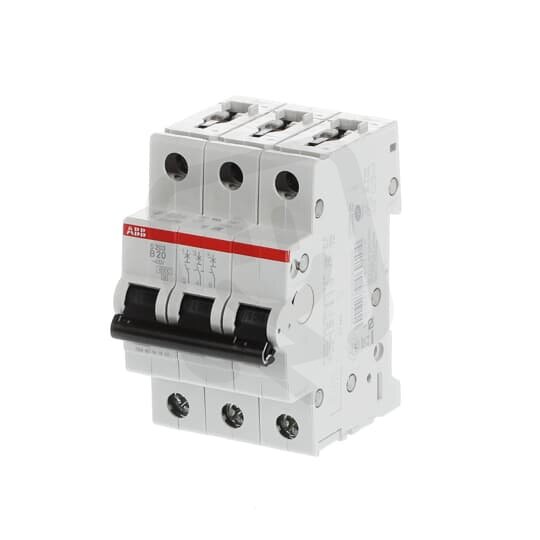

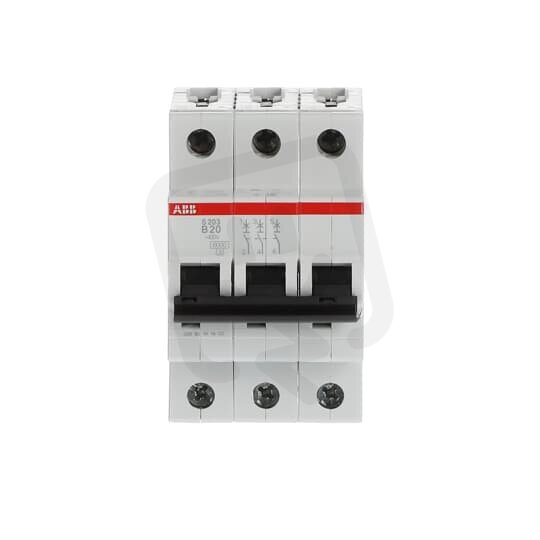

S203-B20 3 fázový jistič 20 A char. B 6 kA ABB 2CDS253001R0205
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
359,84 Kč
Cena po registraci:
321,33 Kč/ks
Po registraci bez DPH:
265,56 Kč
Vaše cena s DPH:
334,69 Kč/ks
Vaše cena bez DPH:
276,60 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPRJI0706891
- Kód dodavatele:
- 2CDS253001R0205
- EAN:
- 4016779469104
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
- Produktová řada:
- S203
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 7,5 W
S203-B20 3 fázový jistič 20 A char. B 6 kA ABB 2CDS253001R0205
Jistič S203-B20 (EAN 4016779469104) je třípólový modulární jistič pro AC/DC s charakteristikou B a jmenovitým proudem 20 A, určený pro rozvaděče s modulární šířkou 3.
Má vypínací schopnost 6 kA dle EN 60898 (400 V) a Icu 10 kA dle IEC 60947-2 (400 V, 20 kA při 230 V), jmenovité napětí 400 V, stupeň krytí IP20 a provozní frekvenci 50–60 Hz.
Podporuje připojení vodičů do 0,75–35 mm2 (pevné) nebo 0,75–25 mm2 (vícežilové), má možnost doplňkové výbavy (ano), vestavěnou hloubku 69 mm, izolační napětí Ui 440 V, impulsní odolné napětí Uimp 4 kV, třídu omezení proudu 3, ztrátový výkon 7,5 W a provozní teploty -25–55 °C; spínající N vodič: ne.
Proč si vybrat tento jistič?
- Tento jistič patří do produktové řady S203, určené pro modulární rozvody.
- Má 3 póly, takže zabezpečuje všechny fáze třífázového zapojení.
- Jmenovitý proud 20 A vyhovuje běžným aplikacím v třífázových obvodech.
- Charakteristika B zajišťuje citlivější magnetické vybavení vhodné pro rezistivní a mírně induktivní zátěže.
- Vypínací schopnost 6 kA při 400 V (EN 60898) pokrývá běžné zkratové podmínky.
- Kompatibilita s napětím AC/DC umožňuje použití jak ve střídavých, tak ve stejnosměrných obvodech.
Interní název produktu
S(Z)203-B20; 3 fázový jistič, jmenovitý
Podrobný popis produktu
S203-B20; 3 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: B, vypínací schopnost Icn: 6 kA
