Svorka univerzální UK 50/3x1A+N/PE 160A 5pól. AL/CU krytá 3xŠ/M/Z na DIN/panel
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0804177
- Kód dodavatele:
- 1006650
- EAN:
- 8592847004003
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Celkový počet přípojení:
- 10
- Druh připojení:
- šroubové

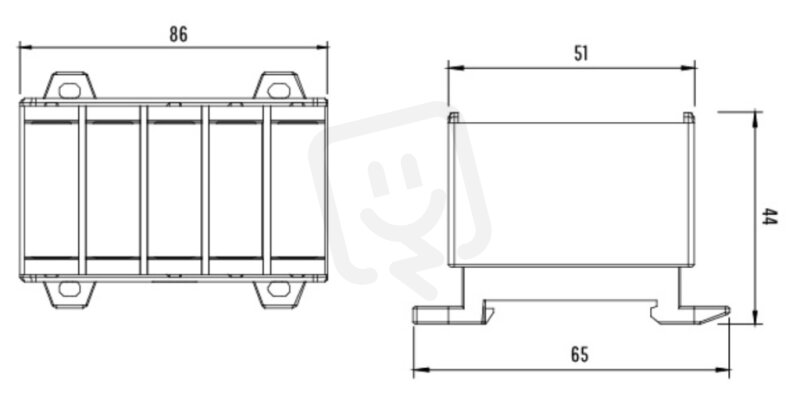

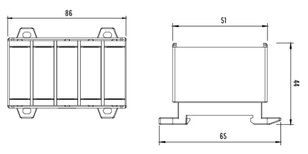

- Hloubka:
- 65 mm
- Jmenovitý proud:
- 160 A
- Nominální proud:
- 160 A
- Počet pólů:
- 5
- Počet přípojení 10 mm2:
- 10
- Počet přípojení 16 mm2:
- 10
- Počet přípojení 25 mm2:
- 10
- Počet přípojení <6 mm2:
- 10
- Počet přípojení > 25 mm2:
- 10
- Počet vstupů:
- 10
- Průřez vodiče, vstup:
- 2,5-50 mm2
- Průřez vodiče, vstup AWG:
- 1-14 mm2
- Šířka:
- 56 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 44 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Svorka univerzální UK 50/3x1A+N/PE 160A 5pól. AL/CU krytá 3xŠ/M/Z na DIN/panel

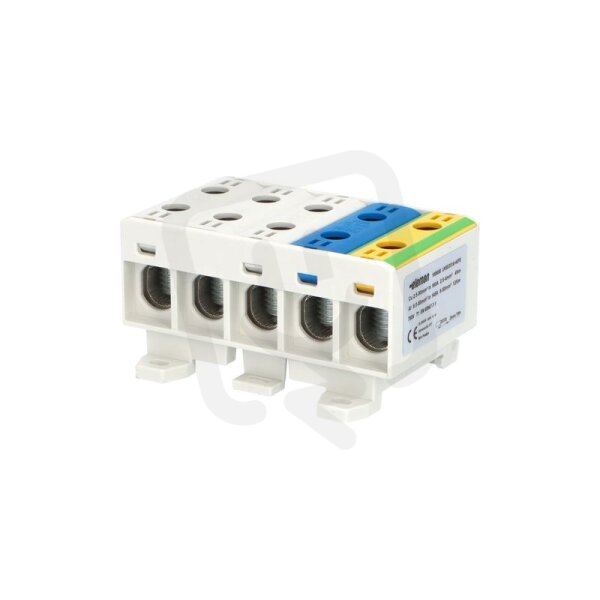

Svorka univerzální UK 50/3x1A+N/PE (EAN: 8592847004003) je kryté 5pólové provedení s jmenovitým proudem 160 A určené pro montáž na DIN lištu nebo přišroubováním.
Nabízí celkem 10 přípojek se šroubovým připojením a podporou vodičů v rozsahu 2,5–50 mm2 pro AL/CU.
Je vhodná pro pevná jádra a lankové vodiče, má bezpečný kontakt, avšak není určena pro jemné vodiče nebo lanka bez koncovky.
Proč si vybrat tuto svorku?
- Má 5 pólů pro připojení tří fází, nulového a ochranného vodiče.
- Navržena pro proudové zatížení 160 A.
- Provedení AL/CU umožňuje přímé připojení hliníkových i měděných vodičů se spolehlivým mechanickým svorným spojením.
- Má krytou konstrukci a je určena k montáži na DIN lištu nebo panel.
- Celkem 10 přípojení poskytuje dostatek kontaktů pro rozdělení obvodů.
- Každé připojení pojme vodiče v rozsahu od <6 mm² až po >25 mm².
Interní název produktu
Svorka univerzální UK 50/3x1A+N/PE, 160A
Podrobný popis produktu
Svorka univerzální UK 50/3x1A+N/PE, 160A, 5pól., AL/CU, krytá, 3xŠ/M/Z, na DIN/panel
Univerzální připojovací svorka UK 50/3x1A+N/PE - 3xšedá/modrá/zelená.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta) i na montážní desku rozváděče. Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu i na panel
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
