Univerzální svorka UK 50/2 N 160A 1pól. AL/CU krytá modrá na DIN Eleman 1006614
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0779318
- Kód dodavatele:
- 1006614
- EAN:
- 8592847003655
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 51 mm
- Nominální proud:
- 160 A
- Počet pólů:
- 1
- Počet vstupů:
- 4
- Průřez vodiče, vstup:
- 2,5-50 mm2
- Průřez vodiče, vstup AWG:
- 1-14 mm2
- Šířka:
- 30 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 44 mm
- Způsob montáže:
- DIN lišta
Univerzální svorka UK 50/2 N 160A 1pól. AL/CU krytá modrá na DIN Eleman 1006614

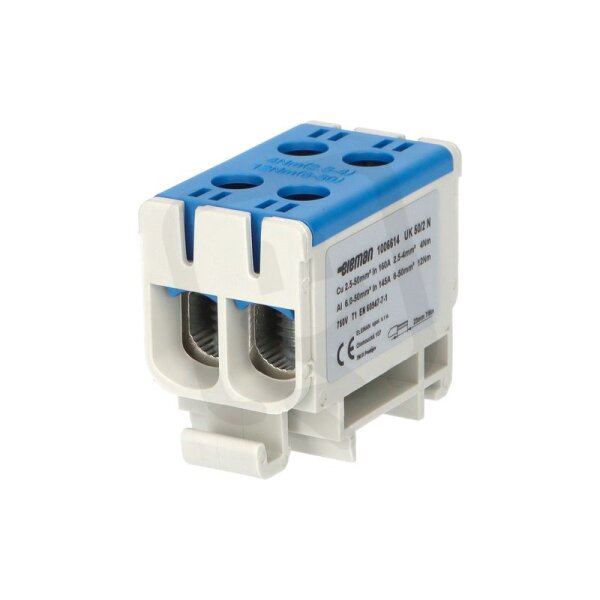

Univerzální svorka UK 50/2 N 160A 1pól. AL/CU (EAN 8592847003655) je krytá v modrém provedení a je určena pro montáž na DIN lištu s nominálním proudem 160 A.

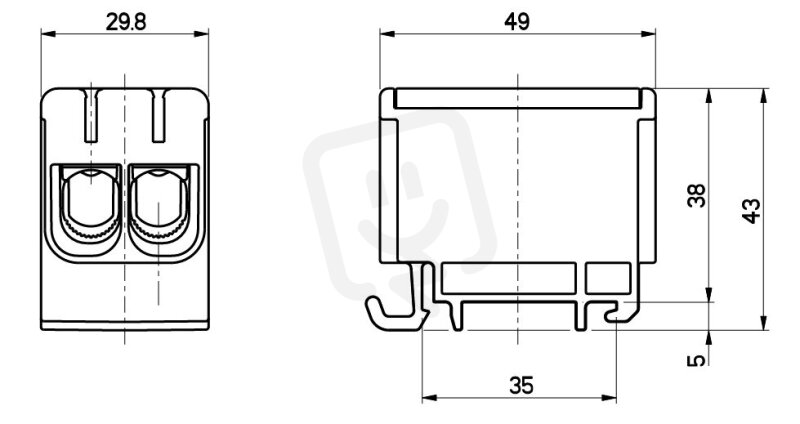

Svorka má 1 pól, rozměry 30 × 44 × 51 mm (šířka × výška × hloubka), připojuje se šroubově a disponuje 4 vstupy pro vodiče o průřezu 2,5–50 mm² (AWG 1–14).
Je vhodná pro pevná jádra a lankové vodiče, není však určena pro jemné vodiče, a podporuje vodiče pro materiály AL/CU.
Proč si vybrat tuto svorku?
- Pro rozvody s vyšším zatížením je určena svorka s proudovým zatížením 160 A.
- Má 1 pól, vhodný pro oddělení jednotlivých obvodů.
- Materiál AL/CU zajišťuje pevné mechanické spojení jak hliníkových, tak měděných vodičů.
- Je krytá, což zvyšuje ochranu proti náhodnému dotyku a znečištění kontaktů.
- Určena pro montáž na DIN lištu pro snadné osazení do rozvaděčů.
- Dodávána pod označením Eleman 1006614, pro snadnou identifikaci typu.
Interní název produktu
UK 50/2 N Svorka univerzální
Podrobný popis produktu
Univerzální připojovací svorka UK 50/2 N - modrá.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
