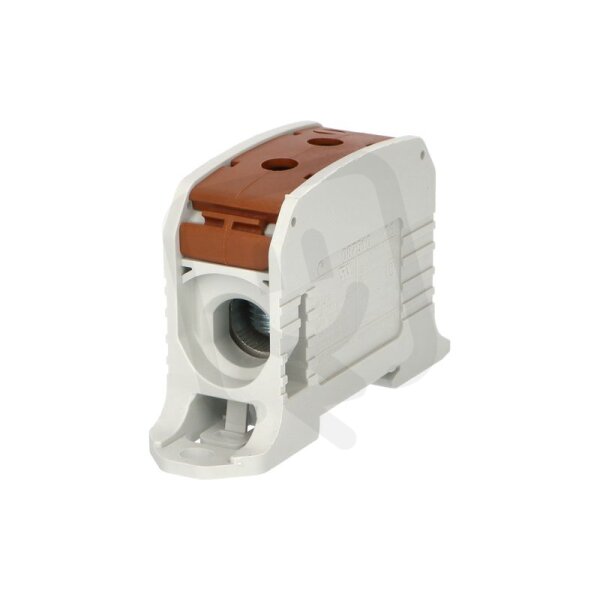

Univerzální svorka RKA 95 L B 232A 1pól. AL/CU hnědá DIN/panel ELEMAN 1006033
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0926456
- Kód dodavatele:
- 1006033
- EAN:
- 4051589875134
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 93 mm
- Nominální proud:
- 232 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Průřez vodiče, vstup:
- 16-95 mm2
- Průřez vodiče, vstup AWG:
- 0-6 mm2
- Šířka:
- 25,5 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 57 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Univerzální svorka RKA 95 L B 232A 1pól. AL/CU hnědá DIN/panel ELEMAN 1006033
Univerzální svorka RKA 95 L B 232A 1pól. AL/CU hnědá (EAN: 4051589875134) je navržena pro instalaci na DIN lištu nebo šroubem a disponuje 1 pólem se šroubovým připojením a 2 vstupy.

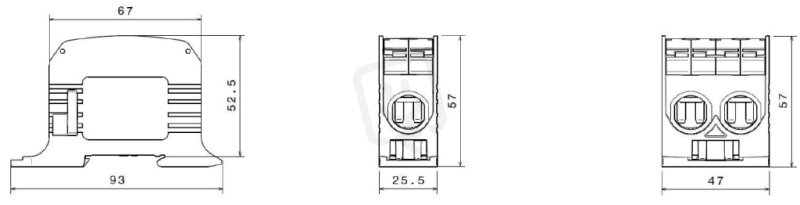

Svorka má jmenovitý proud 232 A, je vhodná pro pevná jádra a lankové vodiče (není vhodná pro jemné vodiče), podporuje průřezy 16–95 mm² (AWG: 0–6) a její rozměry jsou šířka 25,5 mm, výška 57 mm a hloubka 93 mm.
Proč si vybrat tuto svorku?
- Jednoduché použití v jednopólových zapojeních díky jednopólové konstrukci.
- Navržena pro pevné mechanické upevnění vodičů z hliníku a mědi (AL/CU), čímž zajišťuje stabilní spojení bez ohledu na materiál vodiče.
- Umožňuje snadnou instalaci na DIN lištu nebo panel, vhodná pro rozvaděče i montážní rámy.
- Vyznačuje se hnědou barvou pro přehlednou barevnou identifikaci a jednotný vzhled rozváděče.
- Jednoznačná identifikace dílu díky označení RKA 95 L B 232A, ELEMAN 1006033.
Interní název produktu
Svorka univerzální RKA 95 L B, 232A, 1pó
Podrobný popis produktu
Univerzální připojovací svorka RKA 95 L B.

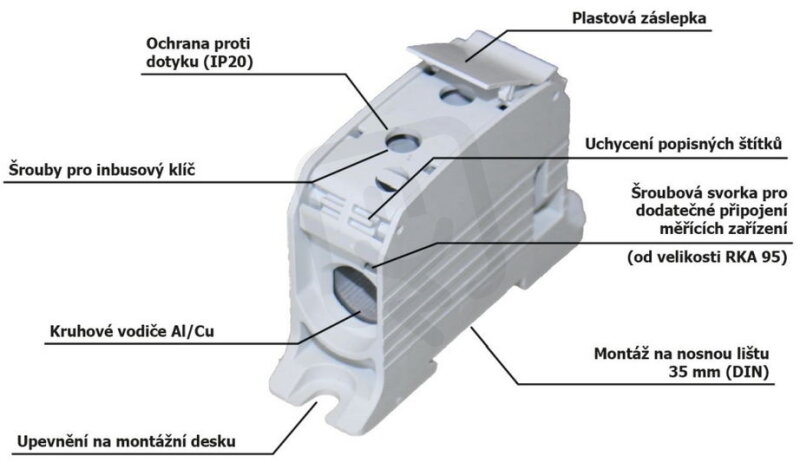

Zcela nová generace univerzálních připojovacích svorek - typ RKA. Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 300 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře na nosnou lištu 35 mm (DIN lišta) nebo na montážní desku rozváděče. Jsou propracovanější ve všech ohledech, ať už je to použití robustního plastového pouzdra, záslepka nevyužitých připojovacích otvorů, možnost označit svorku popisovacím štítkem. Navíc mají od typu RKA 95 možnost připojení dalšího vodiče (do 10 mm2) do speciální svorky, která se využívá např. k měření, indikaci a vyhodnocování stavu apod. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 6 mm2 až do 300 mm2)
- jmenovité napětí 1000 V AC/DC • montáž na nosnou lištu i na panel
- připojení měděných i hliníkových vodičů
- dodatečná připojovací svorka do 10 mm2 (např. pro měření, indikaci stavu, od velikosti RKA 95 včetně)
- certifikace - VDE (pro Německo) a UL (pro americký trh)

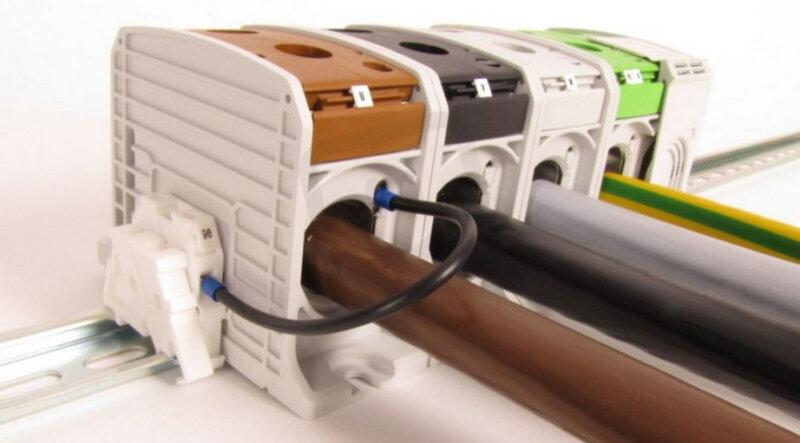

- barevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných svorek (modrá, zelená)
- precizní zpracování
- Videoprezentace - YOUTUBE k zobrazení -->zde<--.
