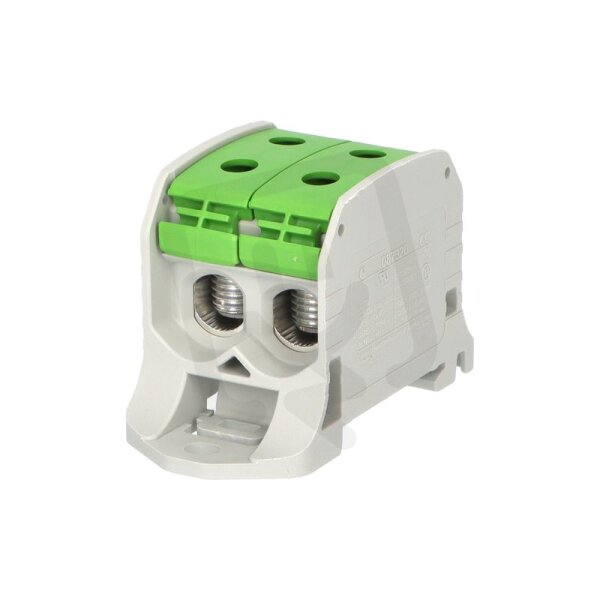

Univerzální svorka RKA 50 1/4 PE 150A 1P 4x vstup AL/CU zelená DIN/panel 1006017
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0812070
- Kód dodavatele:
- 1006017
- EAN:
- 4051589873222
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 70 mm
- Nominální proud:
- 150 A
- Počet pólů:
- 1
- Počet vstupů:
- 4
- Průřez vodiče, vstup:
- 6-50 mm2
- Průřez vodiče, vstup AWG:
- 1-10 mm2
- Šířka:
- 35,6 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano

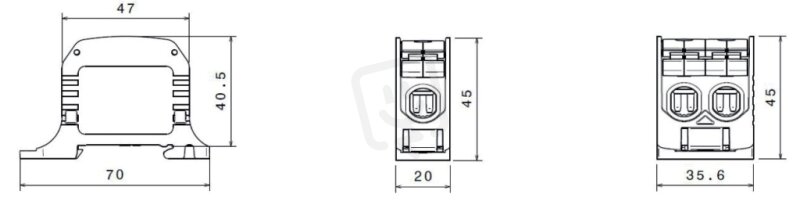

- Výška:
- 45 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Univerzální svorka RKA 50 1/4 PE 150A 1P 4x vstup AL/CU zelená DIN/panel 1006017
Univerzální svorka RKA 50 1/4 PE 150A 1P 4x vstup AL/CU zelená DIN/panel (EAN 4051589873222) je navržena jako 1 pól se 4 vstupy a montáží na DIN lištu nebo šroubem.
Má šroubové připojení a jmenovitý proud 150 A, podporuje vodiče 6–50 mm² (AWG 1–10) pro AL/CU, je vhodná pro pevná jádra a lankové vodiče (není určena pro jemné vodiče ani lanka bez koncovky); rozměry jsou Hloubka 70 mm, Výška 45 mm, Šířka 35,6 mm a svorka disponuje bezpečným kontaktem.
Proč si vybrat tuto svorku?
- S 1 pólem, určeným pro ochranný vodič (PE).
- Pro proudové zatížení do 150 A, vhodná pro běžné rozvodné aplikace.
- Umožňuje připojení až 4 vodičů současně (4× vstup), což usnadňuje rozvětvení obvodu.
- Kompatibilní s hliníkem i mědí a navržena pro mechanicky pevné upevnění vodičů.
- Pro montáž na DIN lištu nebo panel, flexibilní usazení v rozváděči.
- Barva zelená označuje PE kontakt; katalogové číslo 1006017 pro snadnou identifikaci.
Interní název produktu
Svorka univerzální RKA 50 DPE, 150A, 1pó
Podrobný popis produktu
Svorka univerzální RKA 50 1/4 PE, 150A, 1pól. (4x vstup), AL/CU, zelená, na DIN/na panel
Univerzální připojovací svorka RKA 50 1/4 PE.

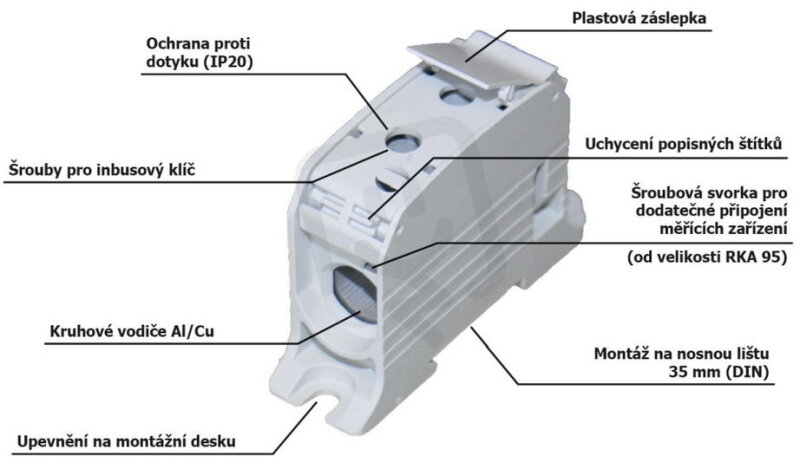

Zcela nová generace univerzálních připojovacích svorek - typ RKA. Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 300 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře na nosnou lištu 35 mm (DIN lišta) nebo na montážní desku rozváděče. Jsou propracovanější ve všech ohledech, ať už je to použití robustního plastového pouzdra, záslepka nevyužitých připojovacích otvorů, možnost označit svorku popisovacím štítkem. Navíc mají od typu RKA 95 možnost připojení dalšího vodiče (do 10 mm2) do speciální svorky, která se využívá např. k měření, indikaci a vyhodnocování stavu apod. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 6 mm2 až do 300 mm2)
- jmenovité napětí 1000 V AC/DC • montáž na nosnou lištu i na panel
- připojení měděných i hliníkových vodičů
- dodatečná připojovací svorka do 10 mm2 (např. pro měření, indikaci stavu, od velikosti RKA 95 včetně)
- certifikace - VDE (pro Německo) a UL (pro americký trh)

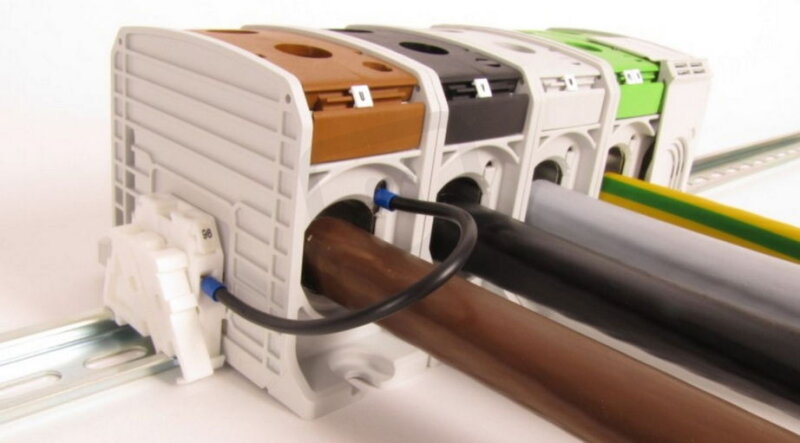

- barevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných svorek (modrá, zelená)
- precizní zpracování
- Videoprezentace - YOUTUBE k zobrazení -->zde<--.
