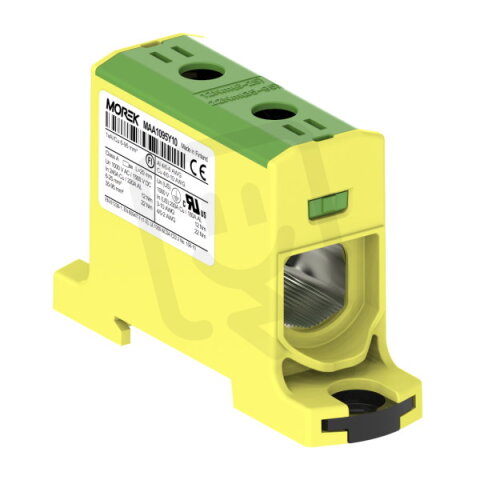

Univerzální řadová svorka OTL 95-1xAl/Cu 6-95mm2 1000V zel/žlutá
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
231,05 Kč
Cena po registraci:
206,29 Kč/ks
Po registraci bez DPH:
170,49 Kč
Vaše cena s DPH:
214,87 Kč/ks
Vaše cena bez DPH:
177,58 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELOSOS0826577
- Kód dodavatele:
- MAA1095Y10
- EAN:
- 4744397013880
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- zelená/žlutá
- Hloubka:
- 84 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 245 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 6-70 mm2
- Pro průřez lanka bez koncovky:
- 6-70 mm2
- Provozní teplota:
- -25-80 °C
- Průřez vícežilového připojení:
- 6-95 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 25 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 51 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 95-1xAl/Cu 6-95mm2 1000V zel/žlutá
Univerzální řadová svorka OTL 95-1xAl/Cu (EAN 4744397013880) nabízí kompaktní provedení pro montáž na lištu DIN 35 mm s barevným označením zelená/žlutá.
Podporuje připojení vícežilových vodičů v rozsahu 6–95 mm2 a lanka 6–70 mm2, s jmenovitým proudem 245 A a jmenovitým napětím 1500 V; připojení je šroubové a má 2 připojovací místa na 1 patře.
Rozměry 25×84×51 mm, těleso z termoplastu, vnitřně propojené fáze, nevyžaduje ukončovací přepážku a provozní teplota -25–80 °C.
Proč si vybrat tuto univerzální řadovou svorku?
- Má jedno patro, které usnadňuje přehledné zapojení v rozváděči.
- Poskytuje 2 připojovací místa pro rozdělení nebo spojení obvodů.
- Je dodána v barevném provedení zelená/žlutá pro snadnou identifikaci ochranného vodiče.
- Je konstruována bez nutnosti ukončovací přepážky, což zjednodušuje montáž.
- Podporuje připojení vícežilových vodičů s průřezem 6–95 mm2.
- Umožňuje připojit laněné vodiče s průřezem 6–70 mm2.
Interní název produktu
Univerzální řadová svorka OTL 95 zel/žl.
Podrobný popis produktu
Univerzální řadová svorka OTL 95-1xAl/Cu 6-95mm² 1500V zel/žlutá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
