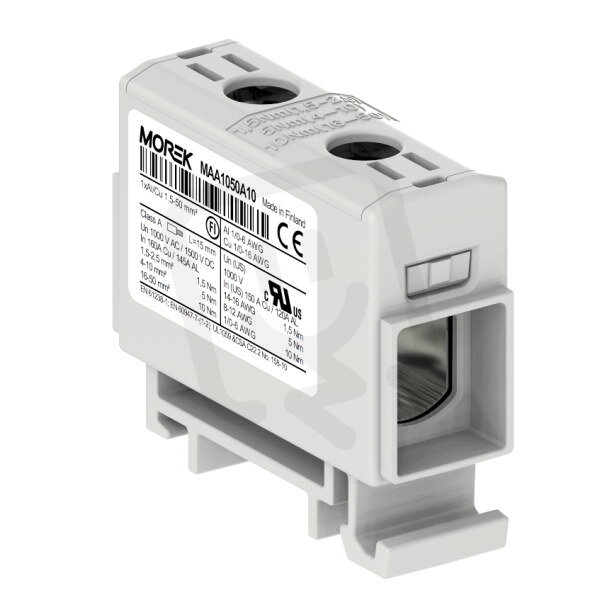

Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm2 1000V šedá MOREK MAA1050A10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
97,37 Kč
Cena po registraci:
86,94 Kč/ks
Po registraci bez DPH:
71,85 Kč
Vaše cena s DPH:
90,56 Kč/ks
Vaše cena bez DPH:
74,84 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELSORA0713489
- Kód dodavatele:
- MAA1050A10
- EAN:
- 4744397013811
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- šedá
- Hloubka:
- 50 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 160 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 1,5-35 mm2
- Pro průřez lanka bez koncovky:
- 1,5-35 mm2
- Provozní teplota:
- -25 až +80 °C
- Průřez vícežilového připojení:
- 1,5-50 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 18 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 43 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm2 1000V šedá MOREK MAA1050A10
Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm2 1000V šedá MOREK MAA1050A10 (EAN 4744397013811) je jednopatrová svorka v barvě šedá s 1 patrem a 2 připojovacími místy určená pro montáž na lištu DIN 35 mm.
Podporuje vícežilové průřezy 1,5–50 mm2, připojitelný průřez laněného vodiče 1,5–35 mm2 (pro průřez lanka bez koncovky rovněž 1,5–35 mm2), má interně propojené fáze, typ připojení šroubové, jmenovitý proud 160 A a jmenovité napětí 1500 V.
Rozměry jsou hloubka 50 mm, šířka 18 mm, výška 43 mm, izolace z termoplastu, provozní teplota -25 až +80 °C, nevyžaduje ukončovací přepážku a je bez ochrany Ex e.
Proč si vybrat tuto svorku?
- Vhodná pro spojení hliníkových i měděných vodičů: Al/Cu.
- Určena pro napětí 1000 V, vhodná pro běžné elektrické instalace.
- Podporuje vícežilové připojení v rozsahu 1,5–50 mm2.
- Pro lankové vodiče umožňuje připojení průřezů 1,5–35 mm2.
- Nabízí 2 připojovací místa pro jednoduché propojení vodičů.
- Nevyžaduje použití ukončovací přepážky, což zjednodušuje montáž.
Interní název produktu
Svorka OTL 50 šedá
Podrobný popis produktu
Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
