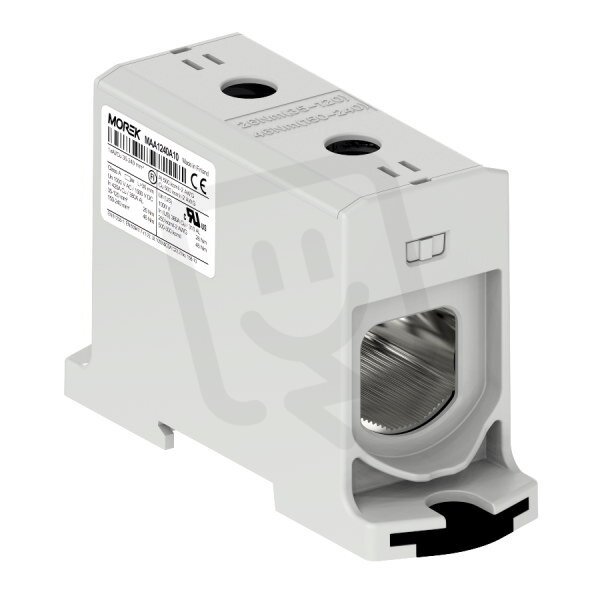

Univerzální řadová svorka OTL 240-1xAl/Cu 35-240mm2 1000V šedá MOREK MAA1240A10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
587,15 Kč
Cena po registraci:
524,24 Kč/ks
Po registraci bez DPH:
433,26 Kč
Vaše cena s DPH:
546,05 Kč/ks
Vaše cena bez DPH:
451,28 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELSORA0713491
- Kód dodavatele:
- MAA1240A10
- EAN:
- 4744397013972
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- šedá
- Hloubka:
- 106 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 425 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 35-185 mm2
- Pro průřez lanka bez koncovky:
- 35-185 mm2
- Provozní teplota:
- -25-80 °C
- Průřez vícežilového připojení:
- 35-240 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 37 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 65 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 240-1xAl/Cu 35-240mm2 1000V šedá MOREK MAA1240A10
Univerzální řadová svorka OTL 240-1xAl/Cu 35-240mm2 1000V MOREK MAA1240A10 (EAN 4744397013972) umožňuje připojení vícežilových vodičů 35–240 mm2 a laněných vodičů 35–185 mm2 při jmenovitém proudu 425 A a jmenovitém napětí 1500 V.
Svorka v barvě šedá má 1 patro a 2 připojovací místa, je navržena pro montáž na lištu DIN 35 mm a má rozměry 106 × 65 × 37 mm (hloubka × výška × šířka).
Má šroubové připojení, interně propojené fáze, izolaci z termoplastu, ukončovací přepážka není nutná a provozní teplota je -25–80 °C.
Proč si vybrat tuto řadovou svorku?
- Svorka je dodávána v šedém provedení.
- Obsahuje jedno patro pro přehledné uspořádání zapojení.
- Nabízí dva připojovací místa pro snadné propojení vodičů.
- Pro montáž není nutná ukončovací přepážka.
- Podporuje vícežilové připojení s průřezem 35–240 mm².
- Umožňuje připojení laněného vodiče o průřezu 35–185 mm².
Interní název produktu
Svorka OTL 240 šedá
Podrobný popis produktu
Univerzální řadová svorka OTL 240-1xAl/Cu 35-240mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
