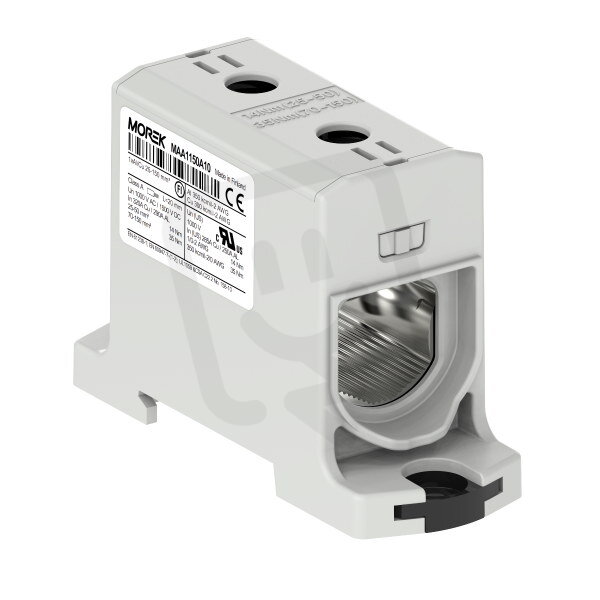

Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm2 1000V šedá MOREK MAA1150A10
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
340,82 Kč
Cena po registraci:
304,30 Kč/ks
Po registraci bez DPH:
251,49 Kč
Vaše cena s DPH:
316,96 Kč/ks
Vaše cena bez DPH:
261,95 Kč/ks
ks
Obecné parametry
- Značka:
- Morek
- Kód zboží:
- ELSORA0713490
- Kód dodavatele:
- MAA1150A10
- EAN:
- 4744397013941
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- šedá
- Hloubka:
- 84 mm
- Interně propojené fáze:
- ano
- Jmenovité napětí:
- 1500 V
- Jmenovitý proud In:
- 320 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 25-120 mm2
- Pro průřez lanka bez koncovky:
- 25-120 mm2
- Provozní teplota:
- -25 až +80 °C
- Průřez vícežilového připojení:
- 25-150 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 31 mm
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 54 mm
- Způsob montáže:
- lišta DIN 35 mm
Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm2 1000V šedá MOREK MAA1150A10
Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm2 1000V šedá MOREK MAA1150A10 (EAN 4744397013941) nabízí 1 patro s 2 připojovacími místy a interně propojenými fázemi pro montáž na DIN lištu 35 mm.
Umožňuje připojení lanka bez koncovky a vícežilových vodičů v rozsahu 25–120 mm2 (lanko) a 25–150 mm2 (vícežilové), má jmenovitý proud 320 A, jmenovité napětí 1500 V, šroubové připojení, těleso z termoplastu, rozměry 84×31×54 mm, provozní teplotu -25 až +80 °C a barvu šedá, přičemž ukončovací přepážka není nutná.
Proč si vybrat tuto svorku?
- Vhodná pro připojení jak hliníkových, tak měděných vodičů (Al/Cu).
- Navržena pro provoz při napětí až 1000 V.
- Podporuje připojení vícežilových vodičů s průřezem 25–150 mm2.
- Umožňuje připojení laněných vodičů s průřezem 25–120 mm2.
- Nabízí 2 připojovací místa.
- Ukončovací přepážka není nutná.
Interní název produktu
Svorka OTL 150 šedá
Podrobný popis produktu
Univerzální řadová svorka OTL 150-1xAl/Cu 25-150mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
