SPPVRT12-10-2+PE Svodič přepětí T1+T2 (I

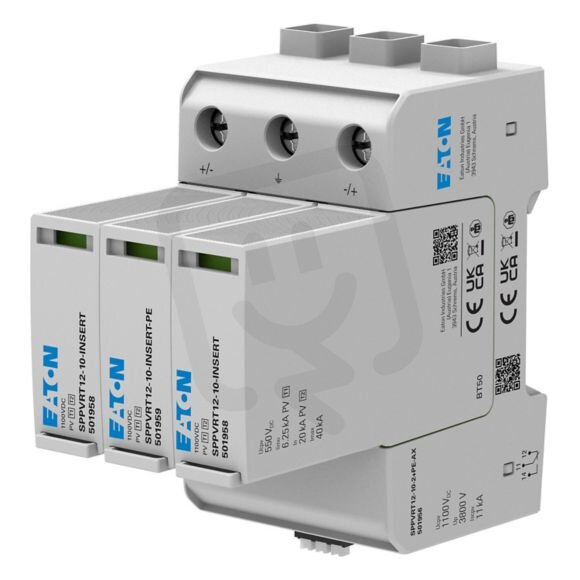

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
4 045,47 Kč
Cena po registraci:
3 612,09 Kč/ks
Po registraci bez DPH:
2 985,20 Kč
Vaše cena s DPH:
3 762,33 Kč/ks
Vaše cena bez DPH:
3 109,36 Kč/ks
ks
Obecné parametry
- Kód zboží:
- ELOSOS1509442
- Kód dodavatele:
- EP-501955
- EAN:
- 9010653062974
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,57 Kč
Technické parametry
- Impulsní výboj. proud (10/350):
- 6,25 kA
- Integrovaná záložní pojistka:
- ne
- Jiný typ sítě:
- ne
- Max. průřez laněného vodiče:
- 25 mm2
- Max. průřez pevného vodiče:
- 35 mm2
- Max. trvalé napětí DC:
- 1000 V
- Měrná energie (W/R):
- 9,77 kJ/Ohm
- Modulární velikost:
- 3 TE
- Napětí DC:
- 1000 V
- Počet vodičů (bez uzemnění):
- 2
- Se signal. kontaktem:
- ne
- Signalizace na přístroji:
- optické
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany napětí (DC+ - DC-):
- 3,8 kV
- Svodový proud (8/20):
- 20 kA
- Typ kontroly 1 (B):
- ano
- Typ sítě DC:
- ano
- Typ sítě IT:
- ne
- Typ sítě TN:
- ne
- Typ sítě TN-C:
- ne
- Typ sítě TN-C-S:
- ne
- Typ sítě TN-S:
- ne
- Typ sítě TT:
- ne
- Úroveň ochrany:
- 3,8 kV
- Úroveň ochrany L-N:
- 3,8 kV
- Úroveň ochrany napětí (DC+/DC- -PE):
- 3,8 kV
- Vhodné pro venkovní použití:
- ne
- Způsob montáže:
- lišta DIN 35 mm
SPPVRT12-10-2+PE Svodič přepětí T1+T2 (I
Svodič přepětí SPPVRT12-10-2+PE typu T1+T2 určený pro stejnosměrné sítě do 1000 V DC, s modulární velikostí 3 TE a montáží na lištu DIN 35 mm.
Zajišťuje svodový proud 20 kA (8/20) a impulsní výboj 6,25 kA (10/350) při úrovni ochrany 3,8 kV (L‑N i DC a vůči PE); měrná energie 9,77 kJ/Ω.
Provedení pro 2 vodiče (bez uzemnění), max. průřez laněného vodiče 25 mm² a pevného vodiče 35 mm², stupeň krytí IP20, optická signalizace, bez signálního kontaktu a bez integrované záložní pojistky; není vhodný pro venkovní použití.
Proč zvolit tento svodič přepětí?
- Jedná se o svodič přepětí třídy T1+T2, určený pro kombinovanou ochranu rozvodů.
- Má jmenovitý svodový proud (8/20) 20 kA, který udává schopnost odvést nárazové proudy.
- Impulsní výbojový proud (10/350) je 6,25 kA, což ovlivňuje chování při dlouhých impulzních vlnách.
- Úroveň ochrany (zbytkové napětí) činí 3,8 kV, což pomáhá omezit přepětí na chráněných obvodech.
- Je určen pro instalaci na 2 vodiče (bez uzemnění).
- Zabírá šířku 3 TE v rozvaděči, což usnadňuje plánování montáže.
Interní název produktu
SPPVRT12-10-2+PE Svodič přepětí T1+T2 (I
Podrobný popis produktu
Svodič přepětí T1+T2 (I+II, B+C), pro fotovoltaiku 1000V DC, max.zkrat.proud Iscpv=11kA
