Siréna s vestavěným modulem MHY 924 LITES MHY 924/S
Obecné parametry
- Značka:
- Lites
- Kód zboží:
- ELOSOS1340245
- Kód dodavatele:
- MHY 924/S
- EAN:
- 2050000715662
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,034 €
Popis – Siréna s vestavěným modulem MHY 924 LITES MHY 924/S
Siréna s vestavěným modulem MHY 924 najdete v kategoriích Spínací a jistící přístroje, Opticko-akustické signalizační zařízení, Rozvodnice, výkonové spínací a jistící prvky, Opticko-akustické signalizační zařízení, výrobce Lites, EAN 2050000715662, kód dodavatele MHY 924/S. Siréna s vestavěným modulem MHY 924 LITES MHY 924/S nabízíme od 1 ks. Kód EMAS Siréna s vestavěným modulem MHY 924 je ELOSOS1340245.
Podrobný popis produktu

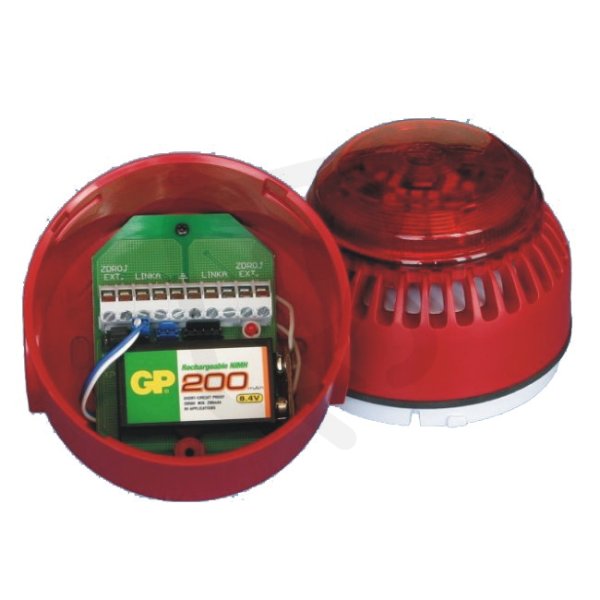

MHY 924 je adresovatelný prvek určený k napájení poplachových sirén, majáků, sirén s majákem, případně i jiných zařízení, připojovaných na hlásící linku adresovatelných ústředen LITES. Desku s plošnými spoji je možno instalovat přímo do patice sirén ROSHNI ROLP, ROLPSB.
MHY 924 se do hlásicí linky adresovatelných ústředen MHU 109, MHU 110/111, MHU 115 a MHU 116/117 připojuje:

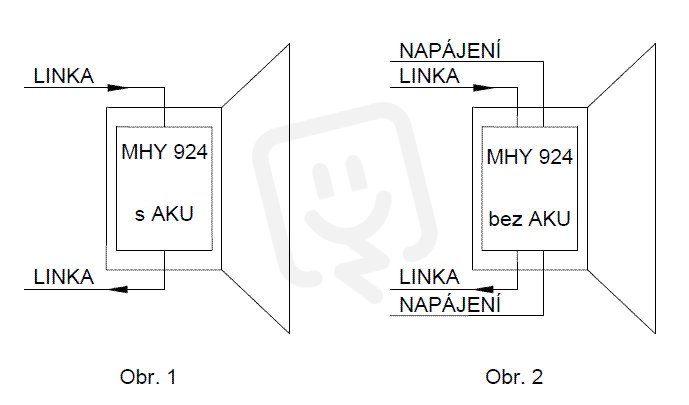

- dvoudrátově – siréna je napájena z vnitřního AKU (obr.1)
- čtyřdrátově – siréna je napájena z ústředny, případně externího zdroje (obr.2)
Podmínky pro aktivaci výstupu modulu a doba jeho aktivace se definují v konfiguračním programu jednotlivých ústředen, ke kterým je modul připojen.
Adresa se nastavuje pomocí adresovacího přípravku MHY 536 (MHY 535). Elektrické obvody modulu jsou na desce s plošnými spoji. Připojovací vodiče hlásicí linky a externího napájení se
připojují do svorkovnice, vodiče pro připojení akumulátoru a sirény (majáku) se připojují do konektorů pomocí vodičů obsažených v příslušenství.
| Napájecí napětí (z hlásicí linky) | (18 ÷ 21) Vimp |
| Napájecí napětí (z externího zdroje) | 8 ÷ 28 V |
| Klidový proud (pro zápočet do proudu linky) | max. 500 μA |
| Max. počet modulů na lince | 32 ks |
| Optická signalizace | červená LED |
| Nastavení adresy (přípravkem MHY 536, MHY 535) | 1 až 128 |
| Povolený odběr zátěže - napájení z AKU: | max. 50 mA |
| Povolený odběr zátěže - napájení z EXT zdroje: | max. 250 mA |
| Krytí podle ČSN EN 60529 | IP 30 |
| Stupeň odrušení podle ČSN EN 55022 | zařízení třídy B |
| Průřez připojovacích vodičů | (0,2 až 1,5) mm2 |
| Rozměry (š × v × h) | (81 × 53 × 18) mm |
| Hmotnost | cca 55 g |
| Akumulátor | NiCd, NiMH, Li-ion akumulátor 8,4÷9 V |
Udržovací proud pro dobíjení akumulátoru je odebírán z hlásicí linky (je zahrnut do klidového odběru 500 μA).
Test akumulátoru je prováděn periodicky proudovým impulzem. První test AKU je proveden 5 min. po zapnutí, dále pak každých 8,5 min. Při periodickém testu je kontrolováno svorkové napětí AKU i rozdíl test/klid. Akumulátor je chráněn proti hlubokému vybití, aby nedošlo k jeho poškození a zkrácení životnosti. Negativní výsledek testu akumulátoru je signalizován na ústředně.
V případě napájení modulu z externího zdroje je kontrolována přítomnost externího napájení.
Prvek MHY 924 je určen k připojení k zařízení bezpečnému ve smyslu ČSN EN 60950 a splňuje požadavky normy pro vstupní/výstupní zařízení ČSN EN 54-18.
