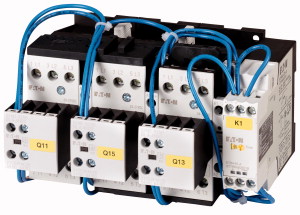

SDAINLM55(RDC24) Stykačová kombinace Y-D, 30kW/400V/AC3

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
14 547,98 Kč
Cena po registraci:
12 989,59 Kč/ks
Po registraci bez DPH:
10 735,20 Kč
Vaše cena s DPH:
13 529,83 Kč/ks
Vaše cena bez DPH:
11 181,68 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0094653
Kód dodavatele:
100421
EAN:
4015081003983
Standardní balení:
1 ks
Recyklační poplatek:
2,55 Kč

Technické parametry

Hloubka:
138 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
55 A
Provozní proud AC-3 400V:
55 A
Provozní výkon AC-3 400V:
30 kW
Řídící napáj. napětí AC 50Hz:
0-0 V
Řídící napáj. napětí AC 60HZ:
0-0 V
Řídící napáj. napětí DC:
24-24 V
Šířka:
158 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
DC
Výška:
95 mm

SDAINLM55(RDC24) Stykačová kombinace Y-D, 30kW/400V/AC3

SDAINLM55(RDC24) (EAN: 4015081003983) je stykačová kombinace Y‑D s řídicím napětím DC 24 V určená pro spouštění motorů hvězda‑trojúhelník.

Má provozní výkon 30 kW (AC‑3/400 V), jmenovitý proud 55 A a pokrývá provozní napětí 24–690 V AC, přičemž hlavní obvod je řešen šroubovým připojením.

Obsahuje 9 spínacích kontaktů a 3 pomocné spínací kontakty, stupeň krytí IP00, rozměry 158×95×138 mm (Š×V×H) a není určena pro montáž na lištu.

Proč si vybrat tuto stykačovou kombinaci?

  • Vhodná pro rozběh motorů v režimu hvězda–trojúhelník: Y‑D.
  • Provozní výkon při AC‑3/400 V je 30 kW.
  • Provozní proud v režimu AC‑3/400 V dosahuje 55 A.
  • Řídicí napájení je typu DC s hodnotou 24 V.
  • Obsahuje celkem 9 spínacích kontaktů.
  • Není určena pro montáž na lištu: ne.

Interní název produktu

SDAINLM55(RDC24) Stykač Y-D 30kW,24V=


Podrobný popis produktu

SDAINLM55(RDC24)

Stykačová kombinace Y-D, 30kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 55 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM32-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM32-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM25-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
