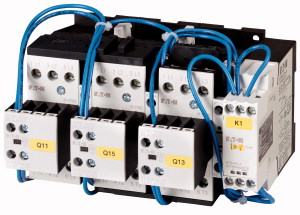

SDAINLM45(RDC24) Stykačová kombinace Y-D, 22kW/400V/AC3

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
11 892,80 Kč
Cena po registraci:
10 618,90 Kč/ks
Po registraci bez DPH:
8 775,95 Kč
Vaše cena s DPH:
11 060,53 Kč/ks
Vaše cena bez DPH:
9 140,93 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0094652
Kód dodavatele:
100420
EAN:
4015081003976
Standardní balení:
1 ks
Recyklační poplatek:
2,55 Kč

Technické parametry

Hloubka:
138 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
45 A
Provozní proud AC-3 400V:
45 A
Provozní výkon AC-3 400V:
22 kW
Řídící napáj. napětí AC 50Hz:
0-0 V
Řídící napáj. napětí AC 60HZ:
0-0 V
Řídící napáj. napětí DC:
24-24 V
Šířka:
158 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
DC
Výška:
95 mm

SDAINLM45(RDC24) Stykačová kombinace Y-D, 22kW/400V/AC3

Stykačová kombinace SDAINLM45(RDC24) Y‑D pro přepínání hvězda‑trojúhelník, určená pro provozní výkon 22 kW (AC‑3, 400 V) a provozní proud 45 A, ovládaná stejnosměrným napětím 24 V DC.

Obsahuje 9 spínacích kontaktů včetně 3 pomocných, stupeň krytí IP00, rozměry 158 × 95 × 138 mm, šroubové připojení hlavního obvodu, provozní napětí AC 24–690 V, není určena pro montáž na lištu a EAN 4015081003976.

Proč si vybrat tuto stykačovou kombinaci?

  • Umožňuje spouštění motorů v Y‑D zapojení s provozním výkonem AC‑3 při 400 V až 22 kW.
  • Je dimenzována pro provozní proud v režimu AC‑3 při 400 V 45 A.
  • Pro režim AC‑1 při 400 V je dostupný provozní proud 45 A.
  • Ovládání probíhá typem napětí DC se řídicím napájecím napětím 24 V DC.
  • Počet spínacích kontaktů je 9, což zajišťuje potřebnou variabilitu zapojení.
  • Montáž na lištu: ne (není určena pro montáž na DIN lištu).

Interní název produktu

SDAINLM45(RDC24) Stykač Y-D 22kW,24V=


Podrobný popis produktu

SDAINLM45(RDC24)

Stykačová kombinace Y-D, 22kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM25-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM25-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM17-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
